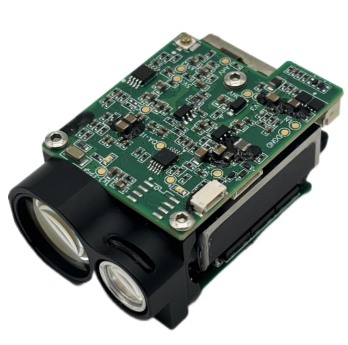

FW-ED03 1535nm Augensicherheits-Laser-Ranging-Modul
| Place of Origin | China |
|---|---|
| Markenname | Forward |
| Model Number | FW-ED03 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Laserwellenlänge | 1535 ± 5 nm | Durchmesser der Startlinse | Φ8mm |
|---|---|---|---|
| Durchmesser der Empfängerlinse | Φ16mm | Genauigkeit im Bereich | ± 2 m |
| Reichweite | ≤20 m | Divergenzwinkel | ≤ 0,6 MRAD |
| Hervorheben | Lightweight Laser Ranging Module,Serial Port Program Updates Laser Rangefinder Module,Embedded Software Eye-safe Laser Module |
||
Produkt-Beschreibung
Beschreibung des augensicherten Laser-Ranging-Moduls FW-ED03 1535 nm
Das FW-ED03 augensichere Laser-Ranging-Modul verwendetmit einer Breite von mehr als 20 mm,Wir haben die Möglichkeit, dieEntfernung von NATO-Zielen mit einer Größe von 2,3 × 2,3 m,und der Messbereich ≥ 3000 m. Sein Volumen beträgt≤ 48 × 30,5 × 21 mm und das Gewicht ≤ 32 g.Es ist kompakt in der Größe, aber auch in der Funktion leistungsfähig.unterstützt Serienportprogrammupdates und bietetverschiedene Installationsmöglichkeiten und elektrische Schnittstellen(ohne Wohnungsbau).Integration in tragbare Handgeräte oderMultifunktionssysteme, das Modul ist mitDas Produkt wird weit verbreitet
Laserabmessung, unbemanntes Luftfahrtsystem (UAS), optische- und Grenzüberwachung.
Spezifikationen des augensicherten Laser-Ranging-Moduls FW-ED03 1535 nm
|
Laserwellenlänge
|
1535 ± 5 nm
|
|
Augensicherheit
|
Klasse 1
|
|
Abweichungswinkel
|
≤ 0,6 mrad
|
|
Laserenergie
|
≥100μJ |
|
Durchmesser der Startlinse
|
Φ8 mm
|
|
Durchmesser der Empfängerlinse
|
Φ16 mm
|
| Messbereich(Reflexionsgrad 30%; Sichtbarkeit ≥ 5 km.) |
Ziel der NATO (2,3m × 2,3m) ≥3000m
Messung des menschlichen Ziels ((0,5m×1,7m) ≥1200m
|
|
Mindestbereich
|
≤ 15 m
|
|
Genauigkeit im Bereich
|
± 2 m
|
|
Frequenzbereich
|
Einfach, 1 Hz ~ 10 Hz
|
|
Anzahl der Multi-Target-Erkennungen
|
Bis zu 3 Ziele
|
|
Falschalarmrate
|
≤ 1%
|
|
Präzisionsrate
|
≥ 98%
|
|
Verpackungsmodell mit Pin-in-Lead
|
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
|
|
Versorgungsspannung
|
Gleichstrom 3 ~ 5 V
|
|
Standby-Stromverbrauch
|
≤ 1 mW
|
|
Gewicht
|
≤ 32 ± 1g
|
|
Abmessungen (L × W × H)
|
48 × 30,5 × 21 mm
|
|
Betriebstemperatur
|
- Vierzig.+70°C
|
|
Speichertemperatur
|
- 55+75°C
|
|
Schlagfestigkeit
|
Erfüllen der Prüfnorm MIL-STD-810G
|
|
Schwingungswiderstand
|
Erfüllen der Prüfnorm MIL-STD-810G
|
Ausmaß der Umrisse ((mm))
