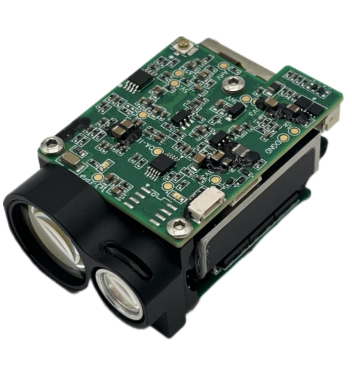

FW-ED04 1535nm Augensicheres Laser-Entfernungsmodul
| Place of Origin | China |
|---|---|
| Markenname | Forward |
| Model Number | FW-ED04 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Laserwellenlänge | 1535 ± 5 nm | Durchmesser der Startlinse | Φ8mm |
|---|---|---|---|
| Durchmesser der Empfängerlinse | Φ16mm | Genauigkeit im Bereich | ± 2 m |
| Reichweite | ≤20 m | Divergenzwinkel | ≤ 0,6 MRAD |
| Hervorheben | ±2m Accuracy Laser Ranging Module,≤0.6mrad Divergence Angle Laser Rangefinder Module,MIL-STD-810G Testing Standard Eye-safe Laser Module |
||
Produkt-Beschreibung
Beschreibung des augensicherten Laser-Ranging-Moduls FW-ED04 1535 nm
Das FW-ED04 eyesafe Laser-Fernmessmodul vonERDI TECH verwendet eine selbst entwickelte 1535nm DiodePump Solid State Mikrochip-Laser. Es bietet NATOZielbereich von 2,3 m×2.3m erreicht≥4 km, in einemKompakte Größe von≤48×30.5×21 mm und≤32 gMerkmale sind unter anderem eine stabile Lasermessung,Selbstprüfung, Temperaturberichterstattung, drei ZieleAbweichung, Zielanzeige vor/nach der Messung,Einfach/kontinuierlich, Baudrate-Einstellung, LaserEr unterstützt das Start-Tracking und die Aktualisierung der seriellen Ports.die Vielseitigkeit eignet es für die Laser-Distanzmessung,UAS, optische Kapseln und Grenzüberwachung.
Spezifikationen des augensicherten Laser-Ranging-Moduls FW-ED04 1535 nm
|
Laserwellenlänge
|
1535 ± 5 nm
|
|
Augensicherheit
|
Klasse 1
|
|
Abweichungswinkel
|
≤ 0,6 mrad
|
|
Laserenergie
|
≥ 200μJ |
|
Durchmesser der Startlinse
|
Φ8 mm
|
|
Durchmesser der Empfängerlinse
|
Φ16 mm
|
| Messbereich(Reflexionsgrad 30%; Sichtbarkeit ≥ 5 km.) |
NATO-Ziel ((2,3m × 2,3m) ≥ 4000m
Messung des menschlichen Ziels ((0,5m×1,7m) ≥1200m
|
|
Mindestbereich
|
≤ 15 m
|
|
Genauigkeit im Bereich
|
± 2 m
|
|
Frequenzbereich
|
Einfach, 1 Hz ~ 10 Hz
|
|
Anzahl der Multi-Target-Erkennungen
|
Bis zu 3 Ziele
|
|
Falschalarmrate
|
≤ 1%
|
|
Präzisionsrate
|
≥ 98%
|
|
Verpackungsmodell mit Pin-in-Lead
|
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
|
|
Versorgungsspannung
|
Gleichstrom 3 ~ 5 V
|
|
Standby-Stromverbrauch
|
≤ 1 mW
|
|
Durchschnittlicher Stromverbrauch
|
≤ 2,5 W @10 Hz
|
|
Spitzenstromverbrauch
|
≤ 7 W @ 12 V
|
|
Gewicht
|
≤ 32 ± 1g
|
|
Abmessungen (L × W × H)
|
48 × 30,5 × 21 mm
|
|
Betriebstemperatur
|
- Vierzig.+70°C
|
|
Speichertemperatur
|
- 55+75°C
|
|
Schlagfestigkeit
|
Erfüllen der Prüfnorm MIL-STD-810G
|
|
Schwingungswiderstand
|
Erfüllen der Prüfnorm MIL-STD-810G
|
Ausmaß der Umrisse ((mm))
