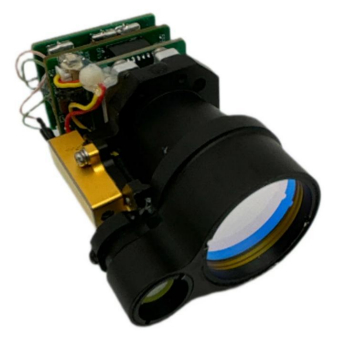

FW-ED05 1535nm Augensicheres Laser-Entfernungsmessmodul
| Place of Origin | China |
|---|---|
| Markenname | Forward |
| Model Number | FW-ED05 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Laserwellenlänge | 1535 ± 5 nm | Durchmesser der Startlinse | Φ10mm |
|---|---|---|---|
| Durchmesser der Empfängerlinse | Φ25 mm | Genauigkeit im Bereich | ± 2 m |
| Reichweite | ≤ 15 m | Divergenzwinkel | ≤ 0,5 mrad |
| Hervorheben | 6000m Range Laser Ranging Module,≤0.5 mrad Divergence Angle Laser Rangefinder Module,MIL-STD-810G Testing Standard Eye-safe Laser Module |
||
Produkt-Beschreibung
Beschreibung des augensicherten Laser-Ranging-Moduls FW-ED05 1535 nm
Das FW-ED05 Laser-Rangeing-Modul ist ein Multi-PulseLaserdistanzmesser, der die Entfernung vonNATO-Ziele (Ziele mit einer Größe von 2,3 × 2,3 m) mitEs hat die Vorteile kleinerGröße, geringes Gewicht, geringer Stromverbrauch,Betriebsreichweite, lange Lebensdauer und Auge der Klasse 1Es wird häufig in der Lasermessung verwendet,unbemannte Luftfahrtsysteme (UAS), optische Kapseln undGrenzüberwachung.
Spezifikationen des augensicherten Laser-Ranging-Moduls FW-ED05 1535 nm
|
Laserwellenlänge
|
1535 ± 5 nm
|
|
Augensicherheit
|
Klasse 1
|
|
Abweichungswinkel
|
≤ 0,5 mrad
|
|
Laserenergie
|
≥ 200μJ |
|
Durchmesser der Startlinse
|
Φ10 mm
|
|
Durchmesser der Empfängerlinse
|
Φ25 mm
|
| Messbereich(Reflexionsgrad 30%; Sichtbarkeit ≥ 5 km.) |
NATO-Ziel ((2,3m×2,3m) ≥6000m
Messung des menschlichen Ziels ((0,5m×1,7m) ≥1500m
|
|
Mindestbereich
|
≤ 15 m
|
|
Genauigkeit im Bereich
|
± 2 m
|
|
Frequenzbereich
|
0.5 Hz ~ 10 Hz
|
|
Anzahl der Multi-Target-Erkennungen
|
Bis zu 3 Ziele
|
|
Falschalarmrate
|
≤ 1%
|
|
Präzisionsrate
|
≥ 98%
|
|
Verpackungsmodell mit Pin-in-Lead
|
Molex51021-0500
|
|
Versorgungsspannung
|
Gleichspannung 12 V
|
|
Standby-Stromverbrauch
|
≤ 1 mW
|
|
Durchschnittlicher Stromverbrauch
|
≤ 2,5 W @10 Hz
|
|
Spitzenstromverbrauch
|
≤ 7 W @ 12 V
|
|
Gewicht
|
≤ 90g
|
|
Abmessungen (L × W × H)
|
70 × 32 × 40 mm
|
|
Betriebstemperatur
|
- Vierzig.+70°C
|
|
Speichertemperatur
|
- 55+75°C
|
|
Schlagfestigkeit
|
Erfüllen der Prüfnorm MIL-STD-810G
|
|
Schwingungswiderstand
|
Erfüllen der Prüfnorm MIL-STD-810G
|
Ausmaß der Umrisse ((mm))
