FW-ED06 1535nm Augensicheres Laser-Entfernungsmodul
| Herkunftsort | China |
|---|---|
| Markenname | Forward |
| Modellnummer | Die Ausrüstung ist in der Fassung der Verordnung (EU) Nr. 182/2011 des Europäischen Parlaments und d |
| Min Bestellmenge | 1 Satz |
| Lieferzeit | 5-8 Arbeitstage |
| Zahlungsbedingungen | L/C,T/T |
| Versorgungsmaterial-Fähigkeit | 100 Stück pro Jahr |
Produktdetails
| Laserwellenlänge | 1535 ± 5 nm | Durchmesser der Startlinse | Φ12mm |
|---|---|---|---|
| Durchmesser der Empfängerlinse | Φ25 mm | Genauigkeit im Bereich | ± 2 m |
| Reichweite | ≤ 50 m | Divergenzwinkel | ≤ 0,3 mrad |
| Hervorheben | 1535nm Laser Ranging Module,Class 1 Laser Rangefinder Module,10 km Range Eye-safe Laser Module |
||
Produkt-Beschreibung

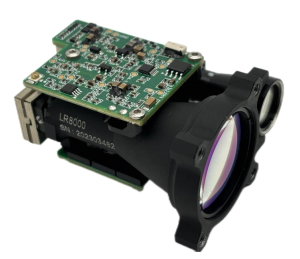

Beschreibungen des FW-ED06 1535nm augensicheren Laser-Entfernungsmessmoduls
Das augensichere Entfernungsmessmodul FW-ED06 wird von unserem Unternehmen auf der Grundlage des
selbst entwickelten 1535nm Erbiumglaslasers entwickelt. Es gehört zu den augensicheren Produkten der Klasse 1. Das Produkt verwendet die Multi-Puls-Entfernungsmess-Technologie, und die maximale Entfernungsmessreichweite kann 10 km erreichen. Es unterstützt die Stromversorgung über UART (TTL_3.3V) und hat die Vorteile eines geringen Stromverbrauchs, eines stabilen Betriebs, einer geringen Größe und eines geringen Gewichts. Es wird in verschiedenen Bereichen wie Sicherheitsüberwachung, Straßenüberwachung, Roboterarmen, Nachtsichtgeräten, unbemannten Luftfahrzeugen (UAVs), Zielfernrohren, Golf, Outdoor-Jagd, optoelektronischen Pods, Infrarot-Wärmebildgebung, Ingenieurvermessung, intelligente Getreidespeicher usw. eingesetzt.
Spezifikationen des FW-ED06 1535nm augensicheren Laser-Entfernungsmessmoduls
|
Laserwellenlänge
|
1535±5nm
|
|
Augensicherheit
|
Klasse 1
|
|
Divergenzwinkel
|
≤0,3 mrad
|
|
Laserenergie
|
≥200 μJ |
|
Durchmesser der Startlinse
|
Φ12mm
|
|
Durchmesser der Empfängerlinse
|
Φ25mm
|
| Messbereich(Reflexionsvermögen 30%; Sichtweite ≥ 5 km.) |
NATO-Ziel (2,3 m × 2,3 m) ≥6000 m
Messung menschliches Ziel (0,5 m × 1,7 m) ≥1200 m
|
|
Mindestreichweite
|
≤50 m
|
|
Entfernungsmessgenauigkeit
|
±2 m
|
|
Entfernungsmessfrequenz
|
1 Hz ~10 Hz
|
|
Anzahl der Mehrzielerkennungen
|
Bis zu 3 Ziele
|
|
Fehlalarmrate
|
≤1%
|
|
Präzisionsrate
|
≥98%
|
|
Pin-in-Lead-Gehäusemodell
|
A1257WR-S-6P
|
|
Versorgungsspannung
|
DC 4,5-12 V
|
|
Stromverbrauch im Standby-Modus
|
≤1 mW
|
|
Durchschnittlicher Stromverbrauch
|
≤4 W @10 Hz
|
|
Spitzenstromverbrauch
|
≤14 W @12 V
|
|
Gewicht
|
≤58±1g
|
|
Abmessungen (L×B×H)
|
65×48×32mm
|
|
Betriebstemperatur
|
-40~＋70℃
|
|
Lagertemperatur
|
-55~＋75℃
|
|
Schlagfestigkeit
|
Erfüllt den Teststandard MIL-STD-810G
|
|
Vibrationsfestigkeit
|
Erfüllt den Teststandard MIL-STD-810G
|
Außenabmessung (mm)
