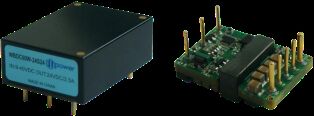

FWD-60W-48S Gleichspannungsmodul mit 1500 VDC Isolierung Ultra-kompakte Größe geeignet für Luftfahrtanwendungen
| Herkunftsort | China |
|---|---|
| Markenname | Forward |
| Modellnummer | FWD-60W-48S-Serie |
| Min Bestellmenge | 1 |
| Lieferzeit | 5-8 Werktage |
| Zahlungsbedingungen | L/C, T/T |
| Versorgungsmaterial-Fähigkeit | 10000/Jahr |
Produktdetails
| Eingang (VDC) | 18 ~ 75 V | Größe | 35,4 × 25,1 × 12,7 mm |
|---|---|---|---|
| Temperaturzyklus | -55 ~ + 125 ℃, 10 Mal | Gewicht | 31g |
| Kühlmethode | Konvektion, Zwangsluftkühlung, Konduktion | Schutz | Feuchtigkeitsbeständig, salzsprühbeständig, schimmelbeständig |
| Hervorheben | 60 Watt Gleichspannungsmodul,Luftfahrt Anwendungen Gleichspannungsmodul |
||
Produkt-Beschreibung
FWD-60W-48S Serie 1/16 BRICK POWER SERIE 60W DC-DC POWER MODUL
Hauptmerkmale
- Hoher Wirkungsgrad: 90%
- Max. Ausgangsleistung: Bis zu 60W
- Eingangs-/Ausgangsisolierung: 1500VDC
- Ultra-kompakte Größe: 35,4 * 25,1 * 12,7 mm
- Hohe Zuverlässigkeit: Keine internen Aluminium- und Tantalkondensatoren
- Überstrom-, Überspannungs- und Kurzschlussschutz
- Anwendungen: Industrielle Steuerung, Radar, Feuerleitsysteme, Raketen-Bordsysteme, Kommunikationssysteme
Modellspezifikationen
| Modell | Eingang (VDC) | Ausgang (VDC) | Ausgangsstrom | Ripple Vp-p | Wirkungsgrad | Größe |
|---|---|---|---|---|---|---|
| FWD-60W-48S3R3 | 18-75V | 3,3V | 12A | 80mV | 87% | 35,4*25,1*12,7 |
| FWD-60W-48S05 | 18-75V | 5V | 12A | 80mV | 88% | 35,4*25,1*12,7 |
| FWD-60W-48S06 | 18-75V | 6V | 10A | 80mV | 88% | 35,4*25,1*12,7 |
| FWD-60W-48S08 | 18-75V | 8V | 7,5A | 100mV | 88,50% | 35,4*25,1*12,7 |
| FWD-60W-48S12 | 18-75V | 12V | 5A | 100mV | 90% | 35,4*25,1*12,7 |
| FWD-60W-48S15 | 18-75V | 15V | 4A | 100mV | 90% | 35,4*25,1*12,7 |
| FWD-60W-48S24 | 18-75V | 24V | 2,5A | 100mV | 89% | 35,4*25,1*12,7 |
| FWD-60W-48S28 | 18-75V | 28V | 2,14A | 100mV | 89% | 35,4*25,1*12,7 |
| FWD-60W-48S48 | 18-75V | 48V | 1,25A | 200mV | 89% | 35,4*25,1*12,7 |
Wichtige Hinweise
Alle Daten werden bei +25°C getestet, sofern nicht anders angegeben, unter Nenneingangs-/Ausgangsbedingungen, Volllast und rein ohmscher Last.
Kontaktieren Sie uns für kundenspezifische Ausgangsspannungsanforderungen.
Modelle mit dem Suffix "N" kennzeichnen negative Logik, Flansch-R-Konfiguration.
Namensregeln für Suffix Plus-M (-55 Grad Aktivierung): N-R-M
Eingangsparameter
| Eingangsparameter | Anmerkung | Min | Typisch | Max | Einheit |
|---|---|---|---|---|---|
| Eingangsspannungsbereich | 48Vin | 18 | 48 | 75 | VDC |
| Eingangsstoßspannung | Transient (1s) | 80 | VDC | ||
| Einschaltspannung | 16,5 | 17,2 | 18 | VDC | |
| Ausschaltspannung | 16,3 | 16,7 | 17 | VDC | |
| Leerlauf-Eingangsstrom | Ausgang im Leerlauf 48Vin | 50 | mA | ||
| Eingangs-/Ausgangsfilterung | π-Typ | Mehrstufig | |||
| Enable-Logik | Positive Logik: Einschalten (Enable-Pin offen), Ausschalten (Enable-Pin kurzgeschlossen) Negative Logik: Ausschalten (Enable-Pin offen), Einschalten (Enable-Pin kurzgeschlossen) |
||||
Allgemeine Spezifikationen
| Allgemeine Spezifikation | Anmerkung | Min | Typisch | Max | Einheit |
|---|---|---|---|---|---|
| Eingangs-/Ausgangsisolationsspannung | 1500 | VDC | |||
| Eingangs-/Gehäuseisolationsspannung | 1500 | VDC | |||
| Ausgangs-/Gehäuseisolationsspannung | 500 | VDC | |||
| Isolationswiderstand | DC500V | 100 | MΩ | ||
| Schaltfrequenz | 280 | 330 | 350 | kHz | |
| Arbeitstemperatur | -40 | 100 | °C | ||
| Lagertemperatur | -55 | 125 | °C | ||
| Schutz | Feuchtigkeitsgeschützt, salzsprühgeschützt, schimmelresistent | ||||
| Größe | 35,4 * 25,1 * 12,7 | mm | |||
| Kühlmethode | Konvektion, Zwangsluftkühlung, Konduktion | ||||
| Gewicht | 31 | g | |||
Auswahlprüfnormen
| Prüfobjekt | Methode | Prüfbedingung | Industriequalität | Qualität |
|---|---|---|---|---|
| Interne Sichtprüfung | GJB548B, 2017.1 | 100% | 100% | |
| Hochtemperatur-Lagerung | GJB150.3A | +125°C, 48h | 100% | |
| Niedertemperatur-Lagerung | GJB150.3A | -55°C, 48h | 100% | |
| Temperaturzyklus | GJB548B, 1010.1 | -55～+125°C, 10 Zyklen | 100% | |
| Zwischenspannungsprüfung | - | Tc = +25°C | 100% | |
| Einbrennen | Tc = +85°C, 48h | Stichprobe | 100% | |
| Endgültige elektrische Prüfung | Produktspezifikation | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Externe Sichtprüfung | GJB548B, 2009.1 | 100% | 100% |
Physikalische Abmessungen
Größe: 33,2 mm (Länge) * 22,8 mm (Breite) * 9,1 mm (Höhe)
Pin-Konfiguration
| Pin | Symbol | Funktion |
|---|---|---|
| 1 | Vi- | Eingang negativ |
| 2 | EN | Steueranschluss |
| 3 | Vi+ | Eingang positiv |
| 4 | Vo+ | Ausgang positiv |
| 5 | S+ | Sense-Anschluss positiv |
| 6 | Trim | Spannungsregulierungsanschluss |
| 7 | S- | Sense-Anschluss negativ |
| 8 | Vo- | Ausgang negativ |
