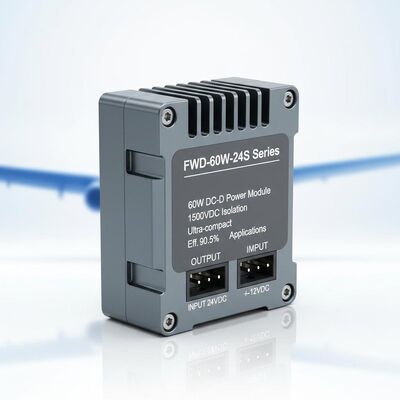

FWD-60W-24S-Serie 60W Gleichspannungsmodul mit 1500VDC Isolation, ultra-kompakter Größe und hoher Effizienz 90,5% für Luftfahrtanwendungen
| Herkunftsort | China |
|---|---|
| Markenname | Forward |
| Modellnummer | FWD-60W-24S-Serie |
| Min Bestellmenge | 1 |
| Lieferzeit | 5-8 Werktage |
| Zahlungsbedingungen | L/C, T/T |
| Versorgungsmaterial-Fähigkeit | 10000/Jahr |
Produktdetails
| Eingang (VDC) | 9~40V | Größe | 35,4 × 25,1 × 12,7 mm |
|---|---|---|---|
| Temperaturzyklus | -55 ~ + 125 ℃, 10 Mal | Gewicht | 31g |
| Kühlmethode | Konvektion, Zwangsluftkühlung, Konduktion | Schutz | Feuchtigkeitsbeständig, salzsprühbeständig, schimmelbeständig |
| Hervorheben | 1500VDC DC-DC-Strommodul,Ultrakompaktes DC-DC-Leistungsmodul,DC-DC-Strommodul für Luftfahrtanwendungen |
||
Produkt-Beschreibung
FWD-60W-24S Serie 60W Gleichspannungsmodul

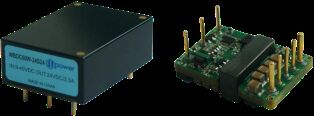

FWD-60W-24S Serie 1/16 BRICK POWER SERIES 60W Gleichspannungsmodul mit 1500VDC-Isolation und ultra-kompakter Bauweise für anspruchsvolle Luftfahrtanwendungen.
Wesentliche Merkmale
- Hohe Effizienz: 90,5%
- Maximale Ausgangsleistung: bis zu 60 W
- Eintritts-/Ausgangsisolation: 1500 VDC
- Ultra-kompakte Größe: 35,4 × 25,1 × 12,7 mm
- Hohe Zuverlässigkeit: Keine internen Elektrolytkondensatoren aus Aluminium und Tantal
- Überstrom-, Überspannungs- und Kurzschlussschutz
- Anwendungsbereiche: Industrielle Steuerung, Radar, Feuerschutz, Raketen- und Kommunikationssysteme
Spezifikationen des Modells
| Modell | Eingang (VDC) | Ausgang (VDC) | Ausgangsstrom | Ripple Vp-p | Effizienz | Größe |
|---|---|---|---|---|---|---|
| WBDC60W-24S3R3 | 9 bis 40 V | 3.3V | 12A | 80 mV | 870,5% | 35.4 mal 25.1 mal 12.7 |
| WBDC60W-24S05 | 9 bis 40 V | 5V | 12A | 80 mV | 88% | 35.4 mal 25.1 mal 12.7 |
| WBDC60W-24S06 | 9 bis 40 V | 6V | 10A | 80 mV | 88% | 35.4 mal 25.1 mal 12.7 |
| WBDC60W-24S08 | 9 bis 40 V | 8V | 7.5A | 100 mV | 89% | 35.4 mal 25.1 mal 12.7 |
| WBDC60W-24S12 | 9 bis 40 V | 12 V | 5A | 100 mV | 900,5% | 35.4 mal 25.1 mal 12.7 |
| WBDC60W-24S15 | 9 bis 40 V | 15 V | 4A | 100 mV | 90% | 35.4 mal 25.1 mal 12.7 |
| WBDC60W-245S24 | 9 bis 40 V | 24 V | 2.5A | 100 mV | 880,5% | 35.4 mal 25.1 mal 12.7 |
| WBDC60W-24S28 | 9 bis 40 V | 28 V | 2.14A | 100 mV | 880,5% | 35.4 mal 25.1 mal 12.7 |
| WBDC60W-24S32 | 9 bis 40 V | 32 V | 1.87A | 200 mV | 89% | 35.4 mal 25.1 mal 12.7 |
| Die WBDC60W-24S36 | 9 bis 40 V | 36 V | 1.66A | 200 mV | 89% | 35.4 mal 25.1 mal 12.7 |
| WBDC60W-24S48 | 9 bis 40 V | 48 V | 1.25A | 200 mV | 880,5% | 35.4 mal 25.1 mal 12.7 |
Alle Daten werden bei +25 °C unter Nenn-/Nennleistung, Volllast und reiner Widerstandslast geprüft, sofern nicht anders angegeben.
Kontaktieren Sie uns für die Anforderung einer individuellen Spannungsleistung.
Modelle mit "N" Postfix zeigen negative Logik, Flansch-R-Konfiguration an.
Nennregeln für Suffix plus M (Aktivierung von 55 Grad): N-R-M
Kontaktieren Sie uns für die Anforderung einer individuellen Spannungsleistung.
Modelle mit "N" Postfix zeigen negative Logik, Flansch-R-Konfiguration an.
Nennregeln für Suffix plus M (Aktivierung von 55 Grad): N-R-M
Eingabeparameter
| Eingabeparameter | Anmerkung | Min. | Typisch | Maximal | Einheit |
|---|---|---|---|---|---|
| Eingangsspannungsbereich | 24Vin | 9 | 24 | 40 | VDC |
| Eintrittsspannung | Übergangszeit (1s) | 50 | VDC | ||
| Spannung einschalten | 7.6 | 8.2 | 9 | VDC | |
| Spannung ausschalten | 6.7 | 7 | 8 | VDC | |
| Kein Laststrom | Ausgang ohne Last 24Vin | 65 | mA | ||
| Filterung von Eingang/Ausgang | π Typ | Mehrstufige | |||
| Logik aktivieren | Positive Logik: Einschalten (Pin öffnen aktivieren), Ausschalten (Pin verkürzen aktivieren) Negative Logik: Schalten Sie ab (Pin öffnen), Schalten Sie an (Pin verkürzen) |
Allgemeine Angaben
| Allgemeine Spezifikation | Anmerkung | Min. | Typisch | Maximal | Einheit |
|---|---|---|---|---|---|
| Ein-/Ausgangs-Ausspeicherspannung | 1500 | VDC | |||
| Eintrittsspannung/Absperrspannung | 1500 | VDC | |||
| Ausgangsspannung/Housing-Isolierspannung | 500 | VDC | |||
| Isolierwiderstand | DC500V | 100 | MΩ | ||
| Schaltfrequenz | 240 | 330 | 350 | KHz | |
| Betriebstemperatur | - 40 | 100 | °C | ||
| Lagertemperatur | - 55 | 125 | °C | ||
| Schutz | Feuchtigkeitssicher, Salzsprühsicher, Schimmelsicher | ||||
| Größe | 35.4 mal 25.1 mal 12.7 | mm | |||
| Kühlmethode | Konvektion, Luftkühlung, Leitung | ||||
| Gewicht | 31 | g |
Auswahlprüfungsstandards
| Testprojekt | Methode | Prüfungszustand | Industrielle Qualität | Zulassung |
|---|---|---|---|---|
| Interne Sichtprüfung | GJB548B, 2017.1 | 100% | 100% | |
| Speicherung bei hoher Temperatur | GJB150.3A | +125°C, 48 Stunden | 100% | |
| Lagerung bei niedrigen Temperaturen | GJB150.3A | -55°C, 48 Stunden | 100% | |
| Temperaturzyklus | GJB548B, 1010.1 | -55 ̊+125 °C, 10 mal | 100% | |
| Zwischenspannungsprüfung | - | Tc = +25°C | 100% | |
| Verbrennung | Tc = +85°C, 48 Stunden | Zufallsprüfung | 100% | |
| Abschlusstest mit elektrischer Leistung | Spezifikation des Produkts | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Außensichtliche Kontrolle | GJB548B, 2009.1 | 100% | 100% |
Physische Dimensionen
Größe: 33,2 mm (Länge) × 22,8 mm (Breite) × 9,1 mm (Höhe)
Pin-Konfiguration
| Ausrüstung | Symbol | Funktion |
|---|---|---|
| 1 | - Ich weiß nicht. | Eingabe negativ |
| 2 | Die | Steuerungspunkt |
| 3 | Vi+ | Positiver Eingang |
| 4 | Vo+ | Ausgang positiv |
| 5 | S+ | Empfindungsend positiv |
| 6 | Trimmen | Ende der Spannungsverstellung |
| 7 | Ich... | Empfindung Ende negativ |
| 8 | Ich... | Ausgang negativ |
