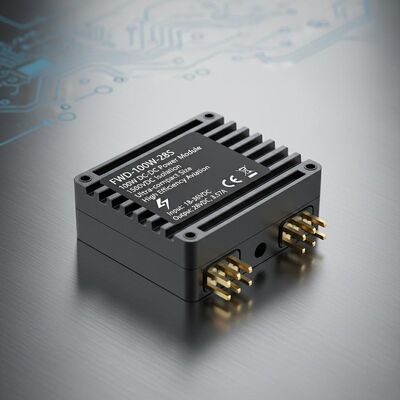

FWD-100W-28S-Serie 100W Gleichspannungsmodul mit 1500VDC-Isolation und ultra-kompakter Größe für hocheffiziente Luftfahrtanwendungen
| Herkunftsort | China |
|---|---|
| Markenname | Forward |
| Modellnummer | FWD-100W-48S-Serie |
| Min Bestellmenge | 1 |
| Lieferzeit | 5-8 Werktage |
| Zahlungsbedingungen | L/C, T/T |
| Versorgungsmaterial-Fähigkeit | 10000/Jahr |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Eingang (VDC) | 36~75V | Größe | 35,4 × 25,1 × 12,7 mm |
|---|---|---|---|
| Temperaturzyklus | -55 ~ + 125 ℃, 10 Mal | Gewicht | 31g |
| Kühlmethode | Konvektion, Zwangsluftkühlung, Konduktion | Schutz | Feuchtigkeitsbeständig, salzsprühbeständig, schimmelbeständig |
| Hervorheben | 1500VDC Isolationsstrommodul,Ultra-kompakte Größe Luftfahrt-Leistungsmodul,Hohe Effizienz 90 |
||
Produkt-Beschreibung

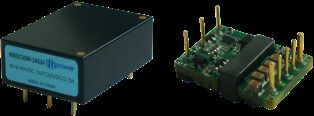

FWD-100W-48S Serie 1/16 BRICK POWER SERIES 60W Gleichspannungsmodul
Wesentliche Merkmale
- Hohe Effizienz: 90,5%
- Maximale Ausgangsleistung: bis zu 100 W
- Eintritts-/Ausgangsisolation: 1500 VDC
- Ultra-kompakte Größe: 35,4 * 25,1 * 12,7 mm
- Hohe Zuverlässigkeit: Keine internen Elektrolytkondensatoren aus Aluminium und Tantal
- Überstrom-, Überspannungs- und Kurzschlussschutz
- Anwendungsbereiche: Militärforschung, industrielle Steuerung, Radar, Feuerschutz, Raketen, Kommunikationssysteme
Spezifikationen des Modells
| Modell | Eingang (VDC) | Ausgang (VDC) | Ausgangsstrom | Ripple Vp-p | Effizienz | Größe |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | mit einer Breite von nicht mehr als 20 mm | 5V | 16A | 80 mV | 88% | 35.4 mal 25.1 mal 12.7 |
| WBDC100W-48S12 | mit einer Breite von nicht mehr als 20 mm | 12 V | 8.33A | 100 mV | 890,5% | 35.4 mal 25.1 mal 12.7 |
| WBDC100W-48S15 | mit einer Breite von nicht mehr als 20 mm | 15 V | 6.66A | 100 mV | 900,5% | 35.4 mal 25.1 mal 12.7 |
| WBDC100W-485S24 | mit einer Breite von nicht mehr als 20 mm | 24 V | 4.16A | 150 mV | 89% | 35.4 mal 25.1 mal 12.7 |
| WBDC100W-48S28 | mit einer Breite von nicht mehr als 20 mm | 28 V | 3.57A | 150 mV | 89% | 35.4 mal 25.1 mal 12.7 |
Wichtige Anmerkungen
Alle Daten werden bei +25 °C unter Nenn-/Nennleistung, Volllast und reiner Widerstandslast geprüft, sofern nicht anders angegeben.
Kontaktieren Sie uns für die Anforderung einer individuellen Spannungsleistung.
Modelle mit "N" Postfix zeigen negative Logik, Flansch-R-Konfiguration an.
Nennregeln für Suffix plus M (Aktivierung von 55 Grad): N-R-M
Eingabeparameter
| Eingabeparameter | Anmerkung | Min. | Typisch | Maximal | Einheit |
|---|---|---|---|---|---|
| Eingangsspannungsbereich | 48Vin | 36 | 48 | 75 | VDC |
| Eintrittsspannung | Übergangszeit (1s) | 80 | VDC | ||
| Spannung einschalten | 33.6 | VDC | |||
| Spannung ausschalten | 33.1 | VDC | |||
| Kein Laststrom | Ausgang ohne Last 24Vin | 110 | mA | ||
| Filterung von Eingang/Ausgang | π Typ | Mehrstufige | |||
| Logik aktivieren | Positive Logik: Einschalten (Pin öffnen aktivieren), Ausschalten (Pin verkürzen aktivieren) Negative Logik: Schalten Sie ab (Pin öffnen), Schalten Sie an (Pin verkürzen) |
||||
Allgemeine Angaben
| Allgemeine Angaben | Anmerkung | Min. | Typisch | Maximal | Einheit |
| Eingang/Ausgang | 1500 | VDC | |||
| Isolationsspannung | |||||
| Eingabe/Außenbeschichtung | 1500 | VDC | |||
| Ausgabe/Außenbeschichtung | 500 | VDC | |||
| Isolierwiderstand | DC500 V | 100 | MΩ | ||
| Schaltfrequenz | 200 | 320 | 400 | KHz | |
| Betriebstemperatur | - 40 | 100 | °C | ||
| Aufbewahrung Temperatur | - 55 | 125 | °C | ||
| Schutzwirkung | Feuchtigkeitsdicht, salz- und schimmelfest | ||||
| Außenabmessungen | 35.4 × 25. 1 mal 12.7(L ×W × H) | mm | |||
| Kühlmethode | Konvektion, Luftkühlung, Leitung | ||||
| Gewicht | 31 | g | |||
| Testprojekt | Methode | Prüfungszustand | Industrielle Qualität | Militärrang |
|---|---|---|---|---|
| Interne Sichtprüfung | GJB548B, 2017.1 | 100% | 100% | |
| Speicherung bei hoher Temperatur | GJB150.3A | +125°C, 48 Stunden | 100% | |
| Lagerung bei niedrigen Temperaturen | GJB150.3A | -55°C, 48 Stunden | 100% | |
| Temperaturzyklus | GJB548B, 1010.1 | -55 ̊+125 °C, 10 mal | 100% | |
| Zwischenspannungsprüfung | - | Tc = +25°C | 100% | |
| Verbrennung | Tc = +85°C, 48 Stunden | Zufallsprüfung | 100% | |
| Abschlusstest mit elektrischer Leistung | Spezifikation des Produkts | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Außensichtliche Kontrolle | GJB548B, 2009.1 | 100% | 100% |
Physische Dimensionen
Größe: 33,2 mm (Länge) * 22,8 mm (Breite) * 9,1 mm (Höhe)
Pin-Konfiguration
| Ausrüstung | Symbol | Funktion |
|---|---|---|
| 1 | - Ich weiß nicht. | Eingabe negativ |
| 2 | Die | Steuerungspunkt |
| 3 | Vi+ | Positiver Eingang |
| 4 | Vo+ | Ausgang positiv |
| 5 | S+ | Empfindungsend positiv |
| 6 | Trimmen | Ende der Spannungsverstellung |
| 7 | Ich... | Empfindung Ende negativ |
| 8 | Ich... | Ausgang negativ |
