FWD-100W-28S-Serie 100W Gleichspannungsmodul mit 1500VDC-Isolation Ultra-kompakte Größe und hohe Effizienz für Luftfahrtanwendungen

Herkunftsort	China
Markenname	Forward
Modellnummer	FWD-100W-28S-Serie
Min Bestellmenge	1
Lieferzeit	5-8 Werktage
Zahlungsbedingungen	L/C, T/T
Versorgungsmaterial-Fähigkeit	10000/Jahr

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.

Produktdetails

Eingang (VDC)	16~40V	Größe	35,4 × 25,1 × 12,7 mm
Temperaturzyklus	-55 ~ + 125 ℃, 10 Mal	Gewicht	31g
Kühlmethode	Konvektion, Zwangsluftkühlung, Konduktion	Schutz	Feuchtigkeitsbeständig, salzsprühbeständig, schimmelbeständig
Hervorheben	1500VDC Isolationsstrommodul , Ultrakompaktes DC-DC-Leistungsmodul , Hocheffizientes Leistungsmodul

Hinterlass eine Nachricht

Produkt-Beschreibung

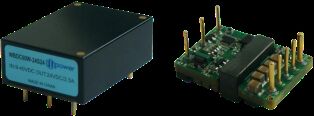

FWD-100W-28S Serie 100W Gleichspannungsmodul

Ultra-kompaktes 1/16-Brick-Gleichstrom-Strommodul mit 1500VDC-Isolation, für anspruchsvolle Luftfahrt- und Militäranwendungen entwickelt.

Wesentliche Merkmale

Hohe Effizienz: Bis zu 90,3%
Höchstleistung: 100 W
Eintritts-/Ausgangsisolation: 1500 VDC
Ultra-kompakte Größe: 35,4 × 25,1 × 12,7 mm
Hohe Zuverlässigkeit: Keine internen Elektrolytkondensatoren aus Aluminium oder Tantal
Umfassender Schutz: Überstrom-, Überspannungs- und Kurzschlussschutz
Anwendungsbereiche: Militärforschung, industrielle Steuerung, Radar, Feuerschutz, Raketen- und Kommunikationssysteme

Spezifikationen des Modells

Modell	Eingang (VDC)	Ausgang (VDC)	Ausgangsstrom	Ripple Vp-p	Effizienz	Größe
WBDC100W-28S3R3	16 bis 40 V	3.3V	20A	80 mV	88%	35.4 mal 25.1 mal 12.7
WBDC100W-28S05	16 bis 40 V	5V	20A	80 mV	88%	35.4 mal 25.1 mal 12.7
WBDC100W-28S08	16 bis 40 V	8V	125A	100 mV	89%	35.4 mal 25.1 mal 12.7
WBDC100W-28S012	16 bis 40 V	12 V	8.33A	100 mV	900,3%	35.4 mal 25.1 mal 12.7
WBDC100W-28S15	16 bis 40 V	15 V	6.66A	100 mV	90%	35.4 mal 25.1 mal 12.7
WBDC100W-28S24	16 bis 40 V	24 V	4.16A	150 mV	90%	35.4 mal 25.1 mal 12.7
WBDC100W-28S28	16 bis 40 V	28 V	3.57A	150 mV	89%	35.4 mal 25.1 mal 12.7
WBDC100W-28S32	16 bis 40 V	32 V	3.12A	100 mV	89%	35.4 mal 25.1 mal 12.7
WBDC100W-28S36	16 bis 40 V	36 V	2.77A	200 mV	89%	35.4 mal 25.1 mal 12.7

Wichtige Anmerkungen

Alle Daten werden bei +25 °C unter Nenn-/Nennleistung, Volllast und reiner Widerstandslast geprüft, sofern nicht anders angegeben.

Kontaktieren Sie uns für die Anforderung einer individuellen Spannungsleistung.

Modelle mit "N" Postfix zeigen negative Logik, Flansch-R-Konfiguration an.

Nennregeln für Suffix plus M (Aktivierung von 55 Grad): N-R-M

Eingabeparameter

Eingabeparameter	Anmerkung	Min.	Typisch	Maximal	Einheit
Eingangsspannungsbereich	28Vin	16	28	40	VDC
Eintrittsspannung	Übergangszeit (1s)			50	VDC
Spannung einschalten		14	15	16	VDC
Spannung ausschalten		13	14	15	VDC
Kein Laststrom	Ausgang ohne Belastung 48Vin		110		mA
Filterung von Eingang/Ausgang	π Typ	Mehrstufige

Aktivieren Logik: Positive Logik - Einschalten (Aktivieren Pin offen), Ausschalten (Aktivieren Pin kurzgeschaltet)
Negative Logik - Schalten Sie ab (Pin öffnen), Schalten Sie an (Pin kurzschalten)

Allgemeine Angaben

Allgemeine Spezifikation	Anmerkung	Min.	Typisch	Maximal	Einheit
Ein-/Ausgangs-Ausspeicherspannung		1500			VDC
Eintrittsspannung/Absperrspannung		1500			VDC
Ausgangsspannung/Housing-Isolierspannung		500			VDC
Isolierwiderstand	DC500V	100			MΩ
Schaltfrequenz		200	320	4000	KHz
Betriebstemperatur		- 40		100	°C
Lagertemperatur		- 55		125	°C
Schutz	Feuchtigkeitssicher, Salzsprühsicher, Schimmelsicher
Größe		35.4 × 25.1 × 12.7			mm
Kühlmethode	Konvektion, Luftkühlung, Leitung
Gewicht		31			g

Auswahlprüfungsstandards

Testprojekt	Methode	Prüfungszustand	Industrielle Qualität	Militärrang
Interne Sichtprüfung	GJB548B, 2017.1		100%	100%
Speicherung bei hoher Temperatur	GJB150.3A	+125°C, 48 Stunden		100%
Lagerung bei niedrigen Temperaturen	GJB150.3A	-55°C, 48 Stunden		100%
Temperaturzyklus	GJB548B, 1010.1	-55 ̊+125 °C, 10 mal		100%
Zwischenspannungsprüfung	-	Tc = +25°C		100%
Verbrennung		Tc = +85°C, 48 Stunden	Zufallsprüfung	100%
Abschlusstest mit elektrischer Leistung	Spezifikation des Produkts	-40°C, +25°C, +85°C (Tc)	100%	100%
Außensichtliche Kontrolle	GJB548B, 2009.1		100%	100%

Physische Dimensionen

Größe: 33,2 mm (Länge) × 22,8 mm (Breite) × 9,1 mm (Höhe)

Pin-Konfigurationsdiagramm

Pin-Konfiguration

Ausrüstung	Symbol	Funktion
1	- Ich weiß nicht.	Eingabe negativ
2	Die	Steuerungspunkt
3	Vi+	Positiver Eingang
4	Vo+	Ausgang positiv
5	S+	Empfindungsend positiv
6	Trimmen	Ende der Spannungsverstellung
7	Ich...	Empfindung Ende negativ
8	Ich...	Ausgang negativ
