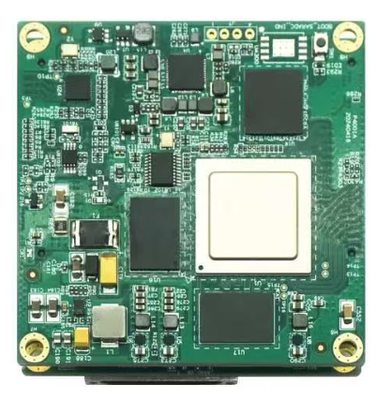

Ascend 310B Hochleistungs-Bildverarbeitungsplatine mit heterogener Architektur und umfangreichen Schnittstellenressourcen für Edge-KI-Anwendungen
| Herkunftsort | China |
|---|---|
| Markenname | Forward |
| Modellnummer | FWD-310B |
| Min Bestellmenge | 1 |
| Lieferzeit | 5-8 Werktage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000/Jahr |
Produktdetails
| Hervorheben | Ascend 310B-Bildverarbeitungsplatine,Edge-KI-Karte mit heterogener Architektur,Wärmebildmonokular mit umfangreichen Schnittstellen |
||
|---|---|---|---|
Produkt-Beschreibung
Ascend 310B Hochleistungs-Bildverarbeitungsplatte für Infrarotkameras / Wärmebildgeräte
Produktübersicht
Dieses intelligente Bildverarbeitungsbrett ist für Edge-Side-Anwendungen konzipiert und verfügt über eine heterogene Architektur, die den Huawei Ascend 310-Prozessor der Serie (ZXA41D20) und JFM7K230T FPGA kombiniert.Charakteristisch für eine hohe Integration, Verfügbarkeit und Skalierbarkeit,es liefert effizientes intelligentes Inferenzcomputing und bietet gleichzeitig allgemeine CPU- und GPU-Verarbeitungskapazitäten mit spezialisierten Bildverarbeitungsfunktionen und reichlichen Schnittstellenressourcen.
Anwendungen
Diese Platte dient als Kernkomponente, die in Geräte wie Suchmaschinen, elektrooptische (EO) Kapseln und Gimbals/Turmen für die Zielbeobachtung integriert ist.und Aufklärung durch Einsatz verschiedener Anwendungssoftware oder algorithmischer Programme.
Wesentliche Merkmale
- Heterogene Architektur:CPU+NPU+GPU-Multi-Core-Verarbeitungsarchitektur erfüllt die Anforderungen an Edge AI-Inferenz und unterstützt CPU- und GPU-Funktionalitäten
- Rich Interface Ressourcen:Vielzahl von Video- und Kommunikationsschnittstellen für verschiedene Szenarioanforderungen
- Spezielle Bildverarbeitungseinheit:Hardware-beschleunigte Bildvorverarbeitung und Video-Codierung/Decodierung
- Umfassende Rahmenunterstützung:Unterstützt Mainstream-Modelle für neuronale Netzwerke und Programmierrahmen
- Optimierte SWaP-C:Hohe Integration, ultra-kompakter Formfaktor und Kosteneffizienz
- 100% heimische Komponenten:100% heimische Komponenten für unabhängige Steuerbarkeit und Lieferkettensicherheit
Schlüsselleistungsspezifikationen
Funktionen
- SDI-Videoaufnahme: Eingabe und Erfassung von Videoquellen über SDI-Schnittstellen
- KameraLink-Bildentnahme: Aufnahme von Bildern von Standard-CameraLink-Industriekameras
- MIPI CSI Kamera-Schnittstelle: Direkte Bildgewinnung von MIPI CSI Kamera-Modulen
- Serielle Kommunikation: Robuste Fähigkeiten zur seriellen Kommunikation (UART/RS-232/RS-422/RS-485)
- Ethernet-Konnektivität: Hochgeschwindigkeits-Ethernet-Kommunikationsmöglichkeiten
- Modell-Inferenz-Laufzeit: Optimierte Umgebung für KI-Inferenz mit Unterstützung von YOLO-, ResNet-, ViT-, LSTM-, MobileNet- und VGG-Netzwerken
- Video-Codierung: Echtzeit-Hardware-Codierung in den Formaten H.265 (HEVC) und H.264 (AVC)
Kernhardware-Konfiguration
| Ausstattung | Spezifikationen |
|---|---|
| CPU | Aufstieg 310B, 4x TAISHAN V200M, 1,6 GHz |
| NPU | 1x DaVinci V300 AI Core @ 1,0 GHz INT8: 20 Tops FP16: 10 TFLOPS |
| GPU | ARM Mali G52 GPU-Kern |
| FPGA | Typ JFM7K230T |
| Speicherplatz | 12 GB LPDDR4X (96-Bit) |
| Eingebundene Speicherung | 64 MB SPI-Flash |
| Codierung/Decodierung | H.264/H.265-Decodierung: 40-Kanal 1080P@30FPS, 4-Kanal 4K@75FPS H.264/H.265-Codierung: 20-Kanal 1080P@30FPS, 3-Kanal 4K@50FPS |
Hardware-Schnittstellen
| Schnittstelle | Spezifikationen | Beschreibung |
|---|---|---|
| Stromversorgung | Gleichspannung 12V ± 1V | Maximalstrom: 2,5A; typischer Strom: ~ 1,5A; Mikrorechteckverbinder |
| Video-Eingabe | 2 × SDI | 3G-SDI, HD-SDI; bis zu 1920×1080@60fps; SMA-HF-Anschlüsse |
| Video-Eingabe | 1 × CameraLink | 1x Voll- oder 2x Basis; maximal 1280x1024@100fps; SDR26-Anschlüsse |
| Video-Eingabe | 2x MIPI CSI | Zwei 4-spurige MIPI-CSI-Schnittstellen; Mikrokoaxialanschlüsse |
| Videoausgabe | 2 × Ethernet-Ports | Gigabit-Auto-Negotiation Ethernet; RJ45-Schnittstellen |
| USB-Stick | 1 × USB 3.0 | Typ-C |
| Serienanschluss | 6 × RS422 | 6-Kanal 310B RS422 Serienanschluss |
| Serienanschluss | 4 × RS422 | 4-Kanal-FPGA-RS422-Serienanschluss |
| Serienanschluss | 2 × UART | Wiederverwendung von 2 der 6 310B RS422 Serienabschlüsse |
Spezifikationen für das Board
Installationsmaße: 140 mm (L) × 95 mm (W) (ohne Steckverbinder). Das schematische Diagramm der Plattenmaße ist in Abbildung 1 dargestellt.
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur: -40°C bis +60°C
Unterstützung der Softwareentwicklung
Treiber-Software
Alle Kern-Peripherie-Treiber wurden auf dem Open-Euler-Betriebssystem angepasst und verifiziert.Benutzer können die Entwicklung der Anwendungsschicht unter Verwendung von Standardsystemanrufen ohne komplexe zugrunde liegende Treiberprobleme durchführen.
- Kernprozessor Treiber:Vollständige Anpassung der Ascend 310B-Systemtreiber einschließlich Strommanagement, Clockmanagement und Unterbrechungssteuerung
- Video-Eingabe-TreiberAdaptierte SDI-, CameraLink- und MIPI-CSI-Schnittstellen mit stabilen Erfassungs- und Verarbeitungsmöglichkeiten
- Netzwerkinterface-Treiber:Adaptive Gigabit-Ethernet, unterstützt Netzwerk-Video-Streaming und Fernsteuerung
- Steuerungen für die Kommunikationsoberfläche:angepasste UART-, I2C- und GPIO-Schnittstellen für die Steuerung externer Geräte und Dateninteraktion
Aufnahme von Videos
Die Platine integriert drei Arten von Video-Eingabe-Schnittstellen, um unterschiedliche Anforderungen an die Sensorkonnektivität zu erfüllen:
- SDI:Bietet eine Standard-V4L2-Schnittstelle für die Erfassung von Bildrahmendaten
- KameraLink:Unterstützt Hochgeschwindigkeits-Industrie-Kamera Video-Daten-Eingabe mit Frame Grabber SDK
- MIPI:Bietet standardmäßige V4L2-Geräteknoten für Videoaufnahme und Bilddatenerfassung
Algorithmenbereitstellung
Mit der CANN-intelligenten heterogenen Rechenarchitektur bietet das Board hocheffiziente und stabile Inferenzfunktionen, die Mainstream-KI-Frameworks unterstützen, einschließlich MindSpore,PyTorch, PaddlePaddle und TensorFlow mit MindX-Anwendungskomponenten.
Die Plattform bearbeitet Visionsaufgaben wie Zieldetektion, Objektklassifizierung und Zielverfolgung effizient und bietet eine umfassende KI-Inferenz-Laufzeitumgebung und Entwicklungsschnittstellen.
Beispiel-Algorithmus für Projekte zur Referenz:
- Zieldetektion:Ein Beispiel für die Bereitstellung auf der Grundlage von Modellen der YOLO-Serie für die Echtzeit-Video-Stream-Analyse
- Zielverfolgung:Beispiele für integrierte Nachverfolgungsalgorithmen für die Schlusskontrolle auf der Grundlage von Daten zur Abstandsverfehlung
- Video-Stream-IntegrationVollständige Video-KI-Verarbeitungspflanze mit Echtzeit-OSD-Ergebnisvisualisierung
Anmerkung: Die Beispiele dienen lediglich der technischen Umsetzung; wir sind nicht für die Leistung oder Wirksamkeit der Algorithmen selbst verantwortlich.
Checkliste für die Lieferung von Produkten
| Nein, nicht wirklich. | Substanz | Anzahl der FTE |
|---|---|---|
| 1 | Bildverarbeitungskarte | 1 Satz |
| 2 | Heizkessel | 1 Stück |
| 3 | Stromkabel | 1 Satz |
| 4 | Video-Eingangskabel (SDI) | 2 Stück |
| 5 | Video-Eingangskabel (MIPI) | 2 Stück |
| 6 | Video-Ausgabe (Netzwerk) Kabel | 1 Stück |
| 7 | RS422-Serienkabel | 1 Stück |
| 8 | Außensynchronisationskabel | 1 Stück |
| 9 | Benutzerhandbuch | 1 |
| 10 | Bescheinigung über die Konformität | 1 |
