FWD-2.0 RK3588 Bildverarbeitungsplatte mit 8K-Video-Codierung 6 TOPS NPU und Dual-Channel-Video-Eingang für Infrarotkameras
| Herkunftsort | China |
|---|---|
| Markenname | Forward |
| Modellnummer | FWD-2.0 RK3588 |
| Min Bestellmenge | 1 |
| Lieferzeit | 5-8 Werktage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000/Jahr |
Produktdetails
| Hervorheben | Bildverarbeitungsplatine RK3588,8K-Video-Codierungskarte,Infrarotkamera-Video-Eingabeplatte |
||
|---|---|---|---|
Produkt-Beschreibung
FWD-2.0 RK3588 kostengünstiges Bildverarbeitungssystem
Eingebettete Bildverarbeitungsplatte für Infrarotkameras / Wärmebildgeräte
Produktübersicht

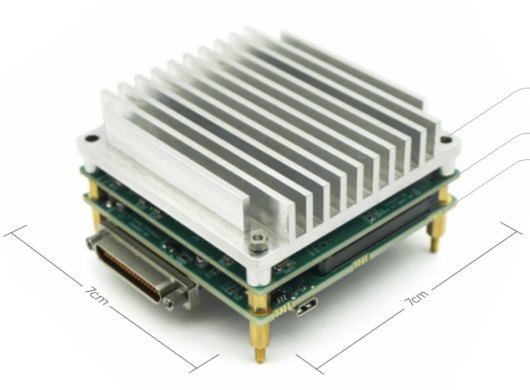

Diese eingebettete Bildverarbeitungsplatine misst 70×70×17 mm und besteht aus einer Hauptprozessor-Kernplatine (SOM) und einer Bildverarbeitungsträgerplatine.Die Kernplatine verfügt über den Flaggschiff-Prozessor RK3588 von Rockchip, der auf einem 8nm LP-Prozess basiert., mit einer 64-Bit-CPU mit Achtkern, basierend auf der Cortex-A76+A55-Architektur und einer Hauptfrequenz bis 2,4 GHz.Es integriert eine KI-NPU, die in der Lage ist, 6 TOPS Rechenleistung zu liefern und unterstützt die gängigen Deep Learning-Frameworks.
Die Platine integriert Dual-Channel-Eingänge für SDI-Digitalvideo und PAL-Analogvideo und unterstützt sowohl SDI-Video als auch Netzwerkvideo-Ausgänge.Es ermöglicht eine stabile und effiziente Übertragung von Videodaten für leistungsstarke eingebettete Bildverarbeitungssysteme. Das Produkt hat die Kerntreiberanpassung unter Linux (Ubuntu RootFS) -Umgebung abgeschlossen und ermöglicht die direkte Entwicklung der Anwendungsschicht.
Anwendungen
Mit der Bereitstellung verschiedener Anwendungs- oder algorithmischer Softwareprogramme dient dieses Bildverarbeitungsbrett als Kernkomponente, die in Geräte wie Suchmaschinen, Pods,mit einer Leistung von mehr als 50 W und, die Zielbeobachtung, Zielen und Aufklärung erleichtern.
Wesentliche Merkmale
- SDI digitale Videoaufnahme:mit einer Kapazität für die Aufnahme digitaler SDI-Videosignale
- PAL-Analog-Videoaufnahme:Ausgestattet mit PAL-Analog-Videosignal-Aufnahme
- Serielle Kommunikation:Ausgestattet mit serieller Kommunikationsfähigkeit
- Netzwerkkommunikation:Ausgestattet mit Netzwerkkommunikationsfähigkeiten
- Typ-C-Schnittstelle und Erweiterung:Funktionen Typ-C-Schnittstelle mit Unterstützung von USB 3.1 und Peripherie-Erweiterung für Desktop-Systembetriebe
- HDMI-Ausgang:Ausgestattet mit HDMI-Ausgabe
- Umgebung für die Ausführung von KI-Inferenz:Eingebettete AI-Inferenz-Laufzeitumgebung mit Dreikernarchitektur und 6 TOPS-Rechenleistung; unterstützt mehrere Datenpräzisionen, einschließlich INT4, INT8, INT16, FP16, BF16 und TF32
- Video-Codierung:Unterstützt Video-Codierung in Formaten wie H.265 und H.264
Kernhardware-Konfiguration
| Ausstattung | Spezifikationen |
|---|---|
| CPU | Rockchip RK3588: Octa-Core 64-Bit-Big-Little-Architektur (4x Cortex-A76 + 4x Cortex-A55) |
| NPU | 6 TOPS-Rechenleistung, Dreikernarchitektur, unterstützt INT4/INT8/INT16/FP16/BF16/TF32 |
| GPU | ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, eingebettetes Hochleistungsmodul zur Beschleunigung von 2D-Bildern |
| Multimedia | Unterstützt H.265/H.264/AV1/VP9/AVS2 Video-Decodierung bis 8K@60FPS; Unterstützt H.264/H.265 Video-Codierung bis 8K@30FPS |
| Speicherplatz | 8 GB LPDDR4X |
| Eingebundene Speicherung | 64GB eMMC |
| Speicher erweitern | Standard-SD-Karten-Slot, unterstützt bis zu 128 GB |
| Hochgeschwindigkeits-Schnittstelle | Unterstützt PCIe 3.0 / PCIe 2.0 / Typ-C / USB 3.1 / USB 2.0 |
Hardware-Schnittstellen
| Schnittstelle | Spezifikationen | Beschreibung |
|---|---|---|
| Stromversorgung | Gleichspannung 12V ± 1V | Höchstbetriebsstrom 1,2 A, typischer Einsatz um 0,5 A; über einen Miniaturanschluss versorgt |
| Video-Eingabe | 1* SDI | Digitale Videoeingabe, maximale Auflösung 1920x1080 bei 60 fps, mit MCX-RH-Anschlüssen |
| Video-Eingabe | 1* PAL | Analog-Videoeingabe, 720x576 @ 25fps, mit MCX-RH-Anschlüssen |
| Video-Eingabe | 1 * SDI | 3G-SDI, HD-SDI |
| Videoausgabe | 2* HDMI | Mikro-Schnittstelle |
| Das Internet | 1* Ethernet | Gigabit-Auto-Negotiation Ethernet-Port, mit Miniatur 1.25 Stecker |
| USB-Stick | 1 * USB 3.1 | Typ-C |
| Serienanschluss | 3 * RS422 1* RS232 |
Standard-Boudrate für die Übertragung: 115.200 bps UART |
Spezifikationen für das Board
Die Installationsmaße: 70 mm (L) × 70 mm (W) (ohne Steckverbinder); Höhe nicht mehr als 34 mm (einschließlich Kühlkörper). Das schematische Diagramm der Plattenmaße ist in Abbildung 1 dargestellt.Die Hardware-Schnittstellen sind in Abbildung 2 dargestellt..
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur: -40°C bis +60°C
Unterstützung der Softwareentwicklung
Dieses Produkt hat die Anpassung und Verifizierung aller Kern-Peripherie-Treiber auf Basis von Linux-Systemen abgeschlossen (standardmäßig mit Ubuntu-Dateisystem ausgestattet).Benutzer können die Entwicklung der Anwendungsschicht direkt unter Verwendung von Standardsystemanrufen ohne komplexe Probleme mit dem Treiber auf niedriger Ebene durchführen.
Treiber-Software
- Kernprozessortreiber:Adaptierte Leistungsmanagement-, Clock-, Interrupt- und DMA-Controller von RK3588, die eine effiziente Planung der CPU- und NPU-Rechenleistung gewährleisten
- Video-Eingabe-Treiber
- SDI-Fahrer:Adaptierter digitaler Videoreceiver-Chip, unterstützender stabiler Erfassung und Synchronisierung von hochauflösenden SDI-Signalen
- PAL Fahrer:Adaptierter analoger Video-Decoder-Chip und vollständige Zeitausrichtung für die BT.656-Schnittstelle, die Standard-V4L2-Geräteknoten bietet
- Video-Ausgabe-TreiberAdaptierter SDI-Senderchip und bereitgestellte Anzeigegeräte-Treiber zur Unterstützung von Video-Frame-Streaming und -Anzeige
- Netzwerkinterface-Treiber:Adaptive Gigabit-Ethernet, unterstützt Netzwerk-Video-Stream (RTSP) Streaming und Fernsteuerung
- Steuerungen für die Kommunikationsoberfläche:angepasste Bordschnittstellen einschließlich UART, I2C und GPIO für die direkte Steuerung und Dateninteraktion mit externen Geräten
Aufnahme von Videos
Die Platine integriert zwei Arten von Video-Eingabe-Schnittstellen, um unterschiedliche Anforderungen an die Sensorverbindung zu erfüllen:
- SDI-Digitalvideo-Eingang:Treiber, der an den entsprechenden Serialisierer/Deserialisierer (SerDes) angepasst ist und eine Standard-V4L2-Schnittstelle für die Datenerfassung von Bildrahmen bietet
- PAL-Analog-Video-Eingang:Unterstützt analoge Infrarot-Eingabe mit angepasstem analogen Video-Decoder-Chip für Signalkonvertierung und V4L2-Rahmenverarbeitung
| Video-Eingabe | Spezifikationen der Sammlung | Farbraum |
|---|---|---|
| Kamera mit sichtbarem Licht | 1920x1080@60fps 1920x1080@50fps | RGB24/NV12 |
| Infrarotkamera | 720x576 @ 25fps | RGB24 |
Algorithmenbereitstellung
Integriert eine tri-core-Architektur-NPU, die hybride INT4/INT8/INT16/FP16-Operationen für komplexe Sichtvorgaben einschließlich Objekterkennung, Klassifizierung und Verfolgung unterstützt.Bietet RKNN Runtime API zum Laden von RKNN Modellen, die Verwaltung von Eingaben/Ausgängen und die Ausführung von Schlussrechnungen an NPU.
Für den schnellen Start werden Beispiele für laufende Algorithmen bereitgestellt:
- Objekterkennung:Beispiel für die Bereitstellung von YOLOv5 für die Echtzeitobjekterkennung auf erfassten Videostreams
- Objektverfolgung:Beispiele für integrierte Nachverfolgungsalgorithmen für die Schlusskontrolle auf der Grundlage von Daten zur Abstandsverfehlung
- Integration mit Video-Streams:Beispielprogramm zeigt, wie Bildframes in NPU für Inferenz und Überlagerung von Ergebnissen über die OSD-Funktion eingegeben werden
Anmerkung: Beispiele dienen nur als technische Anleitung; Leistung oder Wirksamkeit der Algorithmen sind nicht garantiert.
Checkliste für die Lieferung von Produkten
| Nein, nicht wirklich. | Substanz | Anzahl der FTE | Anmerkung |
|---|---|---|---|
| 1 | Bildverarbeitungskarte | 1 Satz | |
| 2 | Heizkessel | 1 Stück | |
| 3 | Stromkabel | 1 Satz | Einheitliche Anschlussvorrichtung Die Anschlussvorrichtung ist zu verlegen. (einschließlich Stecker mit 200 mm Bleitraht) Serienkabel Netzwerkkabel |
| 4 | Mikro-USB Kabel | 2 Stück | Für das Blinken des Treibers verwendet |
| 5 | Video-Eingangskabel | 2 Stück | MCX-J3 richtiger Winkel auf BNC-Mannadapter, 50Ω, 400mm |
| 6 | Videoausgangskabel | 1 Stück | MCX-J3 richtiger Winkel auf BNC-Mannadapter, 50Ω, 400mm |
| 7 | Kabel des Typs C | 1 Stück | Für USB-Adapter |
| 8 | HDMI-Kabel | 1 Stück | Mikro-Schnittstelle |
| 9 | Benutzerhandbuch | 1 | Digitale Dateien (einschließlich Beispielquellcode) |
| 10 | Bescheinigung über die Konformität | 1 | Papierdokumente |
