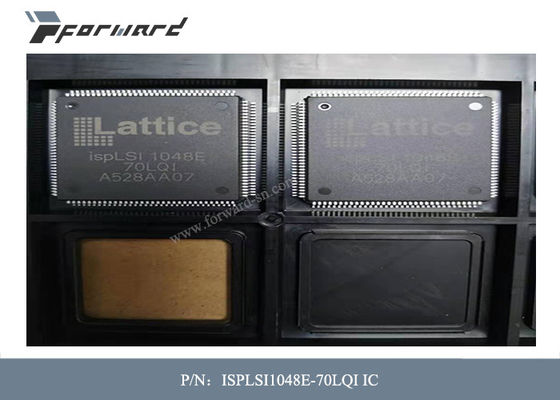

Betriebsstoff-Spannung 5 V der Luftfahrt-Teil-ISPLSI1048E-70LQI

Betriebsstoff-Spannung 5 V der Luftfahrt-Teil-ISPLSI1048E-70LQI

Beschreibungen von Luftfahrt-Teilen:

Das ispLSI 1048E ist ein programmierbarer Digitalbaustein mit hoher Dichte, der 288 Register, 96 Universal-Input-/Outputstifte, 12 engagierte eingegebene Stifte enthält, vier, das engagiertes Stifte Takteingang, zwei engagierte globale OE-Inputstifte und ein globales Verlegungspool (GRP). Das GRP liefert komplette Verbindbarkeit zwischen allen diese Elemente.

Das ispLSI 1048E bietet 5V permanente Insystemprogrammierbarkeit der Logiks sowie der Verbindung an, um wirklich reconfigurable Systeme zur Verfügung zu stellen. Ein Funktionssuperset der ispLSI Architektur 1048, das ispLSI 1048E Gerät addiert zwei, die neuer globaler Ertrag Stiften und zwei zusätzlichem engagiertem Input ermöglichen.

Die grundlegende Einheit von Logik auf dem ispLSI 1048E Gerät ist der generische Logik-Block (GLB). Das GLBs werden A0, A1… F7 beschriftet (siehe Tabelle 1). Es gibt insgesamt 48 GLBs im ispLSI 1048E Gerät. Jedes GLB hat 18 Input, programmierbares UND/ODER/Exklusives ODER Reihe und vier Ertrag, die konfiguriert sein, um kombinatorisch zu sein entweder oder registriert werden können. Input zum GLB kommt vom GRP und vom engagierten Input. Alle GLB-Ertrag werden zurück in das GRP geholt, damit sie an den Input jedes möglichen anderen GLB auf dem Gerät angeschlossen werden können.

Eigenschaften von Luftfahrt-Teilen:

• PROGRAMMIERBARE LOGIK MIT HOHER DICHTE

— 8.000 PLD-Tore — 96 Input-/Outputstifte, zwölf engagierter Input

— 288 Register — Hochgeschwindigkeitsglobales verbindet sich untereinander

— Breites eingegebenes Mit einem Gatter versehen für schnelle Zähler, Zustands-Maschinen, Adressenkodierungen, etc.

— Kleine Logik-Blockgröße für gelegentliche Logik

— Funktionell und Pin-heraus kompatibel zum ispLSI 1048C

• TECHNOLOGIE DER HOCHLEISTUNGS-E2CMOS®

— fmax = 125 MHZ maximale Arbeitsfrequenz-

— tpd = 7,5 ns Laufzeitverzögerung

— Kompatibler Input und Ertrag TTLs

— Elektrisch Eraseable und neu programmierbares

— Permanent

— 100% geprüft zur Zeit der Fertigung

• IN-SYSTEM PROGRAMMIERBAR

— In-System nur programmierbares (ISP™) 5V

— Erhöhte Herstellungs-Erträge, verringerte zeit--toMarket und verbesserte Produkt-Qualität

— Umprogrammieren Sie gelötete Geräte für schnellere Erstausführung

• BIETET die LEICHT ANWENDBARE UND SCHNELLE SYSTEM-GESCHWINDIGKEIT VON PLDs MIT der DICHTE UND der FLEXIBILITÄT VON FELDPROGRAMMIERBAREN GATTERANORDNUNGEN an

— Komplettes programmierbares Gerät kann Kleber-Logik und strukturierte Entwürfe kombinieren

— Erhöhtes Pin Locking Capability

— Engagiertes Takteingang vier Stifte

— Synchrone und asynchrone Uhren

— Programmierbarer Ertrag-Durchlauf Rate Control, zum von zugeschalteten Geräuschen herabzusetzen

— Flexibles Pin Placement

— Optimiertes globales Verlegungspool liefert globale Verbindbarkeit

— Bleifreie Paket-Wahlen

Spezifikationen von Luftfahrt-Teilen:
