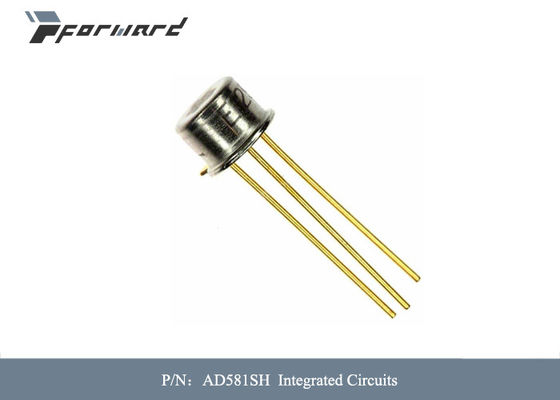

Spannungs-Ertrag der integrierten Schaltungen der Luftfahrt-Teil-AD581SH (Minute/geregelt) 10V

Spannungs-Ertrag der integrierten Schaltungen der Luftfahrt-Teil-AD581SH (Minute/geregelt) 10V


Beschreibungen von Luftfahrt-Teilen:


Das AD581 ist ein 3 Stift, temperaturkompensiert, monolithisch, Bandlückereferenzspannung, die einen genauen Ertrag 10,00 V von einem unkontrollierten Eingangspegel zur Verfügung stellt, der von 12 V bis 30 V. Laser reicht, Oblaten, diezutat (LWT) benutzt wird, um den Anfangsfehler an +25°C sowie den Temperaturkoeffizienten zu trimmen, mit dem Ergebnis der Leistung der hohen Präzision, die nur in den teuren Kreuzungen oder in Ofen regulierten Modulen vorher verfügbar ist. Die 5 Millivoltanfangsfehlertoleranz und 5 ppm/°C garantierten, dass Temperaturkoeffizient des AD581L in einer monolithischen Referenzspannung verfügbar ist.

Der Bandlückeschaltplan, der im AD581 verwendet wird, bietet einige Vorteile über klassischen Zener-Z-Diode Techniken an. Am wichtigsten, werden keine externen Komponenten angefordert, um volle Genauigkeit und bedeutende Stabilität zu den Systemen der geringen Energie zu erzielen. Darüber hinaus ist das Gesamtangebot, das zum Gerät, einschließlich den Ausgabepufferverstärker gegenwärtig ist (der bis 10 MA liefern kann), μA gewöhnlich 750. Die Langzeitstabilität des Bandlückeentwurfs ist mit vorgewählten Zener-Bezugsdioden gleichwertig.

Das AD581 wird für Gebrauch als Hinweis für 8, 10 - oder 12 gebissene Digital-Analog-Wandler (DACs) empfohlen die einen externen Präzisionshinweis erfordern. Das Gerät ist auch für alle Arten gebissene Genauigkeit der Analog-Digital-Umsetzer (ADCs) bis 14, entweder aufeinander folgender Näherungswert oder Integrierungsentwürfe ideal und kann bessere Leistung als der im Allgemeinen anbieten, der von den selbstständigen Standardhinweisen bereitgestellt wird.

Die AD581J, die AD581K und die AD581L werden für Operation von 0°C zu 70°C spezifiziert; die AD581S, die AD581T und die AD581U werden für das −55°C zu +125°C-Strecke spezifiziert. Alle Grade werden in einem luftdicht verschlossenen 3 Metall des Stift TO-5 können verpackt.

Eigenschaften von Luftfahrt-Teilen:

• Laserzutaten von Initialengenauigkeits- und -temperaturkoeffizientergebnissen in den sehr niedrigen Fehlern über Temperatur ohne den Gebrauch von externen Komponenten. Das AD581L hat eine maximale Abweichung von 10,000 V von ±7.25 Millivolt von 0°C zu 70°C, während das AD581U maximalem Gesamtfehler ±15 Millivolt ohne externe Ordnungen von −55°C zu +125°C. garantiert.
• Weil die Laser-Zutat auf der Oblate vor Trennung in einzelne Chips erfolgt ist, ist das AD581 zu den hybriden Designern für seine Benutzerfreundlichkeit, Mangel an erforderlichen externen Ordnungen und inhärente Hochleistung extrem wertvoll.
• Das AD581 kann in einem 2 Stift-Zener-Modus auch bearbeitet werden, um einen Hinweis der Präzision −10 V mit gerade einem externen Widerstand zu versehen auf der unkontrollierten Versorgung. Die Leistung in diesem Modus ist der der Standardstiftbelegung 3 fast gleich.
• Moderner Schaltplan unter Verwendung des Bandlückekonzeptes lässt das AD581 volle Leistung mit einer unkontrollierten Eingangsspannung unten bis 13 V. geben. Mit einem externen Widerstand funktioniert das Gerät mit einer Versorgung, die 11,4 5. so niedrig ist wie V. Das AD581 ist in den Versionen verfügbar, die mit MILSTD-883 konform sind. Beziehen Sie sich das auf Militärdatenblatt für Einzelspezifikationen.

Spezifikationen von Luftfahrt-Teilen:
