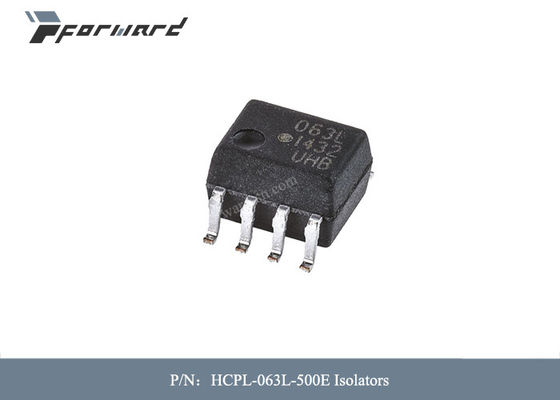

Isolator-Spannung der Luftfahrt-Teil-HCPL-063L-500E - Isolierung 3750Vrms

Isolator-Spannung der Luftfahrt-Teil-HCPL-063L-500E - Isolierung 3750Vrms


Beschreibungen von Luftfahrt-Teilen:


Die HCPL-260L/060L/263L/063L sind optisch verbundene Tore, die eine lichtemittierende Diode GaAsP und einen integrierten hohen Gewinnfotodetektor kombinieren. , Input erlaubt zu ermöglichen, dass der Detektor strobed. Der Ertrag des Detektors IC ist ein Schottky-festgeklemmter Open-Collector-Transistor. Das interne Schild stellt eine garantierte vorübergehende Immunitätsspezifikation des Gleichtakts von 15 kV/µs an 3.3V zur Verfügung.

Dieser einzigartige Entwurf Isolierung liefert maximalen Wechselstrom- und DC-Stromkreises beim Erzielen von LVTTL-/LVCMOSkompatibilität. Die Optokoppler Wechselstrom- und DC-Betriebsparameter werden von – °C 40 zu °C +85 garantiert, störungsfreie Systemleistung erlaubend.

Diese Optokoppler sind für anschließende die Hochgeschwindigkeits-Logik, Input/Output Pufferbetrieb, als Linie Empfänger in der Umwelt passend, die herkömmliche Linie Empfänger nicht zulassen kann und für Gebrauch im extrem hohen Boden oder in verursachten Geräuschkulissen empfohlen wird.

Eigenschaften von Luftfahrt-Teilen:

• Doppelspannungen der versorgungs-3.3V/5V

• Leistungsaufnahme der geringen Energie

• minimale Gleichtakt-Ablehnung mit 15 kV/µs (CMR) an VCM = 1000 V

• Hohe Geschwindigkeit: 15 MBd typisch

• LVTTL/LVCMOS kompatibel

• Niedrige Eingangsstromfähigkeit: 5 MA

• Garantierte Wechselstrom- und DC-Leistung über Temperatur: – °C 40 zu °C +85

• Verfügbar im 8 Stift-BAD, SOIC-8

• Strobable-Ertrag (Einfachkanalprodukte einzig)

• Sicherheitszustimmungen: UL, CSA, IEC/EN/DIN EN 60747-5-5
