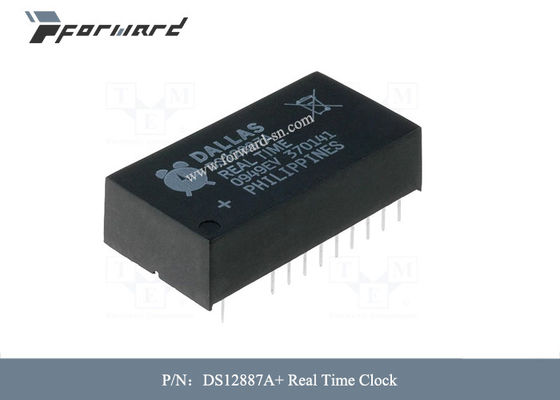

Speicherkapazität 114 B der Luftfahrt-Teil-DS12887A+ der Echtzeituhr-RTC

Speicherkapazität 114 B der Luftfahrt-Teil-DS12887A+ der Echtzeituhr-RTC

Beschreibungen von Luftfahrt-Teilen:

Die Echtzeituhren DS12885, DS12887 und DS12C887 (RTC) sind entworfen, um direkter Ersatz für das DS1285 und das DS1287 zu sein. Die Geräte versehen eine Echtzeituhr/einen Kalender, eine Uhrzeitwarnung, drei maskable Unterbrechungen mit einem allgemeinen Unterbrechungsertrag, eine programmierbare Rechteckwelle und 114 Bytes von batterybacked statischem RAM (113 Bytes im DS12C887 und im DS12C887A). Das DS12887 integriert eine Schwingquarz- und Lithiumenergiequelle in ein 24 Stift eingekapseltes BAD-Paket. Das DS12C887 fügt ein Jahrhundertbyte an der Adresse 32h hinzu. Für alle Geräte wird das Datum am Monatsende automatisch auf Monate mit weniger als 31 Tagen, einschließlich Korrektur für Schaltjahre eingestellt. Die Geräte funktionieren auch entweder im 24-stündigem oder 12 Stunde Format von mit einem AM-/PMindikator. Ein temperaturkompensierter Stromkreis der Präzision überwacht den Status von VCC. Wenn ein Primärstromausfall ermittelt wird, schaltet das Gerät automatisch zu einer Ersatzversorgung. Eine Lithiummünzezellbatterie kann an den VBAT-Inputstift vom DS12885 angeschlossen werden, um Zeit- und Datumsoperation beizubehalten, wenn Primärenergie abwesend ist. Das Gerät wird durch eine gemultiplexte Byte-weite Schnittstelle erreicht, die Intel- und Motorola-Modi stützt.

Eigenschaften von Luftfahrt-Teilen:

* Ersatz des unangekündigten Besuchs für IBM an der Computer-Uhr/dem Kalender

* RTC zählt Sekunden, Minuten, Stunden, Tag, Datum,

Monat und Jahr mit Schaltjahr-Ausgleich bis 2099

* Zweiheit oder BCD-Zeit-Darstellung

* 12-stündige oder 24-stündige Uhr mit morgens und P.M. im 12-stündigen Modus

* Sommerzeit-Wahl

* auswählbares Intel- oder Motorola-Bus-TIMING

* angeschlossen an Software als 128 RAM Locations

* 14 Bytes Uhr und Steuerregister

* 114 Bytes von universellem, Batterie-unterstütztem RAM (113 Bytes im DS12C887 und im DS12C887A)

* RAM Clear Function (DS12885, DS12887A und DS12C887A)

* Unterbrechungs-Ertrag mit drei unabhängig Maskable-Unterbrechungsmarken

* Uhrzeit-Warnung einmal pro an zweiter Stelle zu einmal pro Tag

* periodische Rate von 122μs zu 500ms

* Ende-von-Uhr-Aktualisierungs-Zyklus-Flagge

* programmierbarer Rechteckwelle-Ertrag

* automatisches Macht-Misslingen Schaltkreis ermitteln und schalten

* optionales 28-Pin PLCC Oberflächenberg-Paket oder 32-Pin TQFP (DS12885)

* optionales eingekapseltes BAD (EDIP) Paket mit integriertem Kristall und Batterie (DS12887, DS12887A, DS12C887, DS12C887A)

* optionale industrielle Temperaturspanne verfügbar

* Versicherer-Labor (UL) erkannt.

Spezifikationen von Luftfahrt-Teilen:
