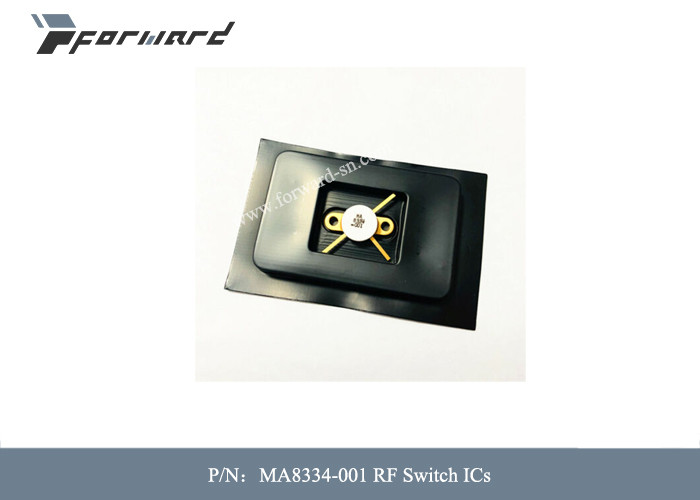

Luftfahrt-Teile MA8334-001 10MHz Rf-Schalter-IC SPDT

Luftfahrt-Teile MA8334-001 minimale Frequenz Rf-Schalter-IC 10 MHZ

Beschreibungen von Luftfahrt-Teilen:

Reihen der M/A-COM Technologie-Lösungs-MA8334 Lastschalter der MultiWurfshohen leistung sind SPDT- und SP3T-Geräte, die für Gebrauch von 10 MHZ zu 1000 MHZ bestimmt sind. Sie sind entworfen, um mit einer Eingangsleistung von 100 Watt, CW, in eine 50 Ω-Last mit einer nominalen Quelle VSWR von 1,3 zu arbeiten: 1. Diese Lastschalter werden unter Verwendung der modernen hybriden Technologie konstruiert und PIN-Diodenchips verwenden, die für dämpfungsärme und hohe Zuverlässigkeit optimiert worden sind.

Diese Lastschalter nutzen M/A-COM Technologie, den Hochspannungs-, CERMACHIP™ PIN-Diodenchip, der durch seinen niedrigen thermischen Widerstand unterschieden werden und niedrige Intermodulationsverzerrung aus. Anwendungen für die Lastschalter MA8334 umfassen Antenne der Energie des Vorfalls 100W T/R und Verschiedenartigkeitsschalter. Typische schräge Bedingungen für nominale Schalteroperation sind +50mA @ +1V für die dämpfungsärme Bedingung und das -100V @ 0 MA für Isolierung.

Eigenschaften von Luftfahrt-Teilen:

• ¨ SPDT und SP3T-Reihen-Dioden-Entwürfe
• ¨ niedrige Intermodulations-Verzerrung, dBc 80
• ¨ hohe durchschnittliche Energie, 100 W
• ¨ breite Bandbreite, 10 MHZ bis 1000 MHZ
• ¨ niedrige Einfügungsdämpfung
• ¨ hohe Isolierung
• ¨ RoHS konform

Spezifikationen von Luftfahrt-Teilen:
