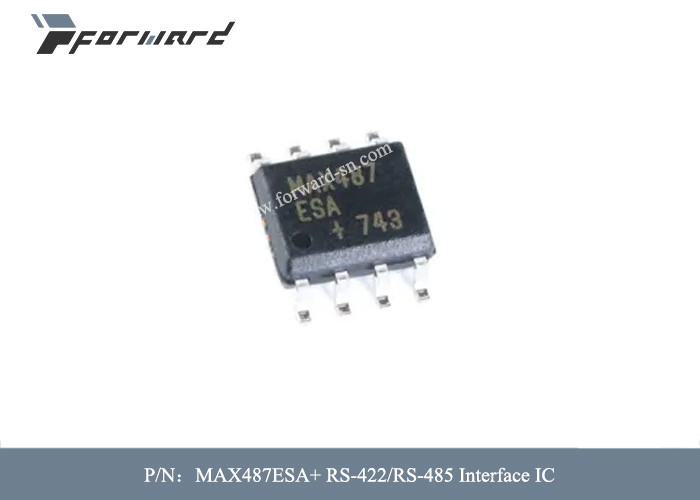

IC-Versorgung 5V Transceiver MAX487ESA+ RS-485 RS-422

Schnittstelle IC-Versorgungs-Spannung der Luftfahrt-Teil-MAX487ESA+ RS-422/RS-485 - maximale 5 V

Beschreibungen von Luftfahrt-Teilen:

Die MAX481, die MAX483, die MAX485, die MAX487-MAX491 und die MAX1487 sind Niederleistungstransceivers für Kommunikation RS-485 und RS422. Jedes Teil enthält einen Fahrer und einen Empfänger. Die Eigenschaft MAX483, MAX487, MAX488 und MAX489 verringerte die Durchlauf-klassigen Fahrer, die EMS herabsetzen und die Reflexionen verringern, die durch unsachgemäß beendete Kabel verursacht werden und so erlauben fehlerfreie Datenübertragung bis zu 250kbps. Der Fahrer Anstiegsgeschwindigkeiten des MAX481, MAX485, MAX490, MAX491, und MAX1487 sind nicht begrenzt und lassen sie bis zu 2.5Mbps übertragen.

Diese Transceivers zeichnen zwischen 120µA und 500µA der Versorgung gegenwärtig, wenn sie entladen werden oder völlig mit behinderten Fahrern geladen werden. Zusätzlich haben die MAX481, die MAX483 und die MAX487 einen niedrig-gegenwärtigen Abschaltungsmodus, in dem sie nur 0.1µA verbrauchen. Alle Teile funktionieren von einer einzelnen Versorgung 5V.

Fahrer sind des Kurzschlusses gegenwärtiges begrenztes und werden gegen übermäßige Verlustleistung durch thermischen Abschaltungsschaltkreis geschützt, der den Fahrer ausgibt in einen hochohmigen Zustand setzt. Der Empfängerinput hat eine Failsafeeigenschaft, die einem Logik-en-hoh Ertrag garantiert, wenn der Input offener Stromkreis ist.

Die Viertel-Einheitlasts-Empfängereingangsimpedanz der Eigenschaft MAX487 und MAX1487, bis 128 Transceivers MAX487/MAX1487 auf dem Bus erlaubend. Vollduplexkommunikationen werden unter Verwendung des MAX488-MAX491 erreicht, während die MAX481, die MAX483, die MAX485, die MAX487 und die MAX1487 für Halbduplexanwendungen bestimmt sind.

Eigenschaften von Luftfahrt-Teilen:

• * für fehlertolerante Anwendungen
• MAX3430: ±80V schützte sich, ausfallsicher, 1/4
• Einheits-Last, +3.3V, Transceiver RS-485
• MAX3440E-MAX3444E: ±15kV schützte sich,
• ±60V Störung-geschützt, 10Mbps, ausfallsicher,
• Transceivers RS-485/J1708
• * für Raum-begrenzte Anwendungen
• MAX3460-MAX3464: +5V, ausfallsicher, 20Mbps,
• Transceivers Profibus RS-485/RS-422
• MAX3362: +3.3V, Hochgeschwindigkeits, RS-485/RS-422
• Transceiver in einem Paket SOT23
• MAX3280E-MAX3284E: ±15kV schützte sich,
• 52Mbps, +3V zu +5.5V, SOT23, RS-485/RS-422,
• Wahre Failsafeempfänger
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• SOT23, Übermittler RS-485/RS-422
• * für mehrfache Transceiver-Anwendungen
• MAX3030E-MAX3033E: ±15kV schützte sich,
• +3.3V, Übermittler des Viererkabel-RS-422
• * für Failsafeanwendungen
• MAX3080-MAX3089: Ausfallsicher, Hochgeschwindigkeits
• (10Mbps), Durchlauf-Rate-begrenztes RS-485/RS-422
• Transceivers
• * für Schwachstromanwendungen
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: +3.3V angetrieben, ±15kV
• ESD-geschützt, 12Mbps, Durchlauf-Rate-begrenzt,
• Wahrer Transceiver RS-485/RS-422

Spezifikationen von Luftfahrt-Teilen:
