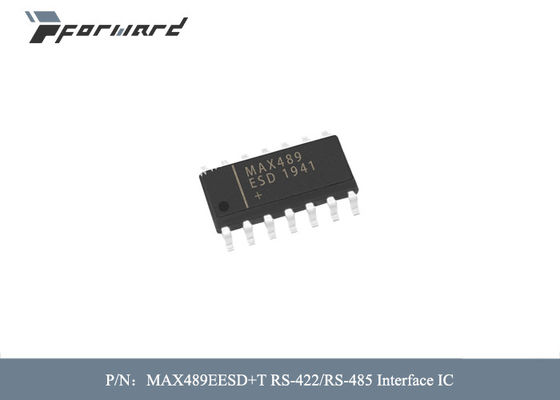

Schnittstelle IC-Versorgungs-Spannung der MAX489EESD+T-Luftfahrt-Teil-RS-422 RS-485 - maximale 5 V

Schnittstelle IC-Versorgungs-Spannung der Luftfahrt-Teil-MAX489EESD+T RS-422/RS-485 - maximale 5 V

Beschreibungen von Luftfahrt-Teilen:

Die MAX481E, die MAX483E, die MAX485E, die MAX487E- MAX491E und die MAX1487E sind Niederleistungstransceivers für Kommunikationen RS-485 und RS-422 in der rauen Umwelt. Jeder Fahrerertrag und Empfängerinput wird gegen Schocks elektrostatischer Entladung ±15kV (ESD), ohne latchup geschützt. Diese Teile enthalten einen Fahrer und einen Empfänger. Die MAX483E-, MAX487E-, MAX488E- und MAX489E-Eigenschaft verringerte die Durchlauf-klassigen Fahrer, die EMS herabsetzen und die Reflexionen verringern, die durch unsachgemäß beendete Kabel verursacht werden und so erlauben fehlerfreie Datenübertragung bis zu 250kbps. Der Fahrer Anstiegsgeschwindigkeiten des MAX481E, MAX485E, MAX490E, MAX491E, und MAX1487E sind nicht begrenzt und lassen sie bis zu 2.5Mbps übertragen.

Diese Transceivers zeichnen so kleines als Versorgung 120µA, die wenn sie oder wann völlig geladen mit behinderten Fahrern gegenwärtig ist, entladen werden (sehen Wählführer). Zusätzlich haben die MAX481E, die MAX483E und die MAX487E einen niedrig-gegenwärtigen Abschaltungsmodus, in dem sie nur 0.5µA verbrauchen. Alle Teile funktionieren von einer einzelnen +5V-Versorgung.

Fahrer sind gegenwärtiges begrenzt des Kurzschlusses und werden gegen übermäßige Verlustleistung durch thermischen Abschaltungsschaltkreis geschützt, der ihre Ertrag in einen hochohmigen Zustand setzt. Der Empfängerinput hat eine Failsafeeigenschaft, die einem Logik-en-hoh Ertrag garantiert, wenn der Input offener Stromkreis ist.

Viertel-Einheitlasts-Empfängereingangsimpedanz der MAX487E- und MAX1487E-Eigenschaft, bis 128 Transceivers auf dem Bus erlaubend. Die MAX488E-MAX491E sind für Vollduplexkommunikationen bestimmt, während die MAX481E, die MAX483E, die MAX485E, die MAX487E und die MAX1487E für Halbduplexanwendungen bestimmt sind. Für Anwendungen, die nicht empfindlicher ESD sind, sehen Sie das pinand Funktion-kompatibles MAX481, MAX483, MAX485, MAX487-MAX491 und MAX1487.

Eigenschaften von Luftfahrt-Teilen:

• * für fehlertolerante Anwendungen
• MAX3430: ±80V schützte sich, ausfallsicher, 1/4
• Einheits-Last, +3.3V, Transceiver RS-485
• MAX3440E-MAX3444E: ±15kV schützte sich,
• ±60V Störung-geschützt, 10Mbps, ausfallsicher,
• Transceivers RS-485/J1708
• * für Raum-begrenzte Anwendungen
• MAX3460-MAX3464: +5V, ausfallsicher, 20Mbps,
• Transceivers Profibus RS-485/RS-422
• MAX3362: +3.3V, Hochgeschwindigkeits, RS-485/RS-422
• Transceiver in einem Paket SOT23
• MAX3280E-MAX3284E: ±15kV schützte sich,
• 52Mbps, +3V zu +5.5V, SOT23, RS-485/RS-422,
• Wahre Failsafeempfänger
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• SOT23, Übermittler RS-485/RS-422
• * für mehrfache Transceiver-Anwendungen
• MAX3030E-MAX3033E: ±15kV schützte sich,
• +3.3V, Übermittler des Viererkabel-RS-422
• * für Failsafeanwendungen
• MAX3080-MAX3089: Ausfallsicher, Hochgeschwindigkeits
• (10Mbps), Durchlauf-Rate-begrenztes RS-485/RS-422
• Transceivers
• * für Schwachstromanwendungen
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: +3.3V angetrieben, ±15kV
• ESD-geschützt, 12Mbps, Durchlauf-Rate-begrenzt,
• Wahrer Transceiver RS-485/RS-422

Spezifikationen von Luftfahrt-Teilen:
