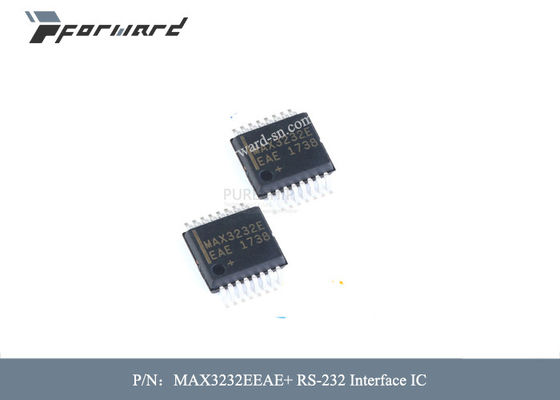

Die Luftfahrt-Teile MAX3232EEAE+ RS-232 schließen IC-Versorgungs-Spannung - maximale 5,5 V an

RS 232-Schnittstelle IC-Versorgungs-Spannung der Luftfahrt-Teil-MAX3232EEAE+ - maximale 5,5 V

Beschreibungen von Luftfahrt-Teilen:

Die MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E +3.0V-powered EIA/TIA-232 und V.28/V.24 Kommunikationsschnittstelle Geräte, Leistungsaufnahme der geringen Energie, hohe Daten-klassige Fähigkeiten und erhöhten Schutz der Elektrostatischentladung (ESD) zu kennzeichnen. Die erhöhte ESD-Struktur schützt alle Übermittlerertrag und Empfängerinput zu ±15kV unter Verwendung der Luftspalt-Entladung Iecs 1000-4-2, zu ±8kV unter Verwendung der Kontakt-Entladung Iecs 1000-4-2 (±9kV für MAX3246E) und zu ±15kV unter Verwendung des menschlicher Körper-Modells. Die Logik- und Empfänger Input-/Outputstifte des MAX3237E werden zu den oben genannten Standards geschützt, während die Übermittlerertragstifte zu ±15kV unter Verwendung des menschlicher Körper-Modells geschützt werden.

Eine eigene Niedrigaustrittsübermittlerendstufe liefert wahre Leistung RS-232 von einem +3.0V an +5.5V-Stromversorgung, unter Verwendung einer internen Doppelladepumpe. Die Ladepumpe erfordert nur vier kleine Kondensatoren 0.1μF für Operation von einer +3.3V-Versorgung. Jedes Gerät garantiert Operation mit Datenraten von 250kbps beim Beibehalten von Ausgangspegeln RS-232. Die MAX3237E-Garantieoperation an 250kbps in der normalen Betriebsart und an 1Mbps in der Betriebsart MegaBaud™, beim Beibehalten von RS-232-compliant Ausgangspegeln.

Die MAX3222E/MAX3232E haben zwei Empfänger und zwei Übermittler. Das MAX3222E kennzeichnet einen Modus der Abschaltung 1μA, der Leistungsaufnahme in den batteriebetriebenen tragbaren Systemen verringert. Die MAX3222E-Empfänger bleiben im Abschaltungsmodus aktiv und erlauben Überwachung von externen Geräten beim Verbrauchen von nur 1μA der Versorgung gegenwärtig. Die MAX3222E und die MAX3232E sind Stift, Paket und mit dem industriekompatiblen MAX242 und dem MAX232, beziehungsweise funktionell kompatibles.

Die MAX3241E/MAX3246E sind die kompletten seriellen Schnittstellen (drei Fahrer/fünf Empfänger) bestimmt für Notizbuch- und Subnotebookcomputer. Das MAX3237E (fünf Fahrer drei Empfänger) ist für Zusatzanwendungen ideal, die schnelle Datenübertragung erfordern. Diese Geräte kennzeichnen einen Abschaltungsmodus, in dem alle Empfänger aktiv bleiben, beim Verbrauchen von nur 1μA (MAX3241E/MAX3246E) oder von 10nA (MAX3237E).

Die MAX3222E, die MAX3232E und die MAX3241E sind in der Raumersparnis SO, SSOP-, TQFN- und TSSOP-Pakete verfügbar. Das MAX3237E wird in einem SSOP-Paket angeboten. Das MAX3246E wird im ultra-kleinen 6 x 6 UCSP™-Paket angeboten.

Eigenschaften von Luftfahrt-Teilen:

• Für Raum-begrenzte Anwendungen
• • MAX3228E/MAX3229E: ±15kV schützte sich,
• +2.5V zu +5.5V, Transceivers RS-232 in UCSP
• Für Schwachstrom- oder Daten-Kabel-Anwendungen
• • MAX3380E/MAX3381E: +2.35V zu +5.5V, 1μA,
• 2Tx/2Rx, Transceivers RS-232 mit ±15kV
• • ESD-geschützte Input-/Output und Logik-Stifte

Spezifikationen von Luftfahrt-Teilen:
