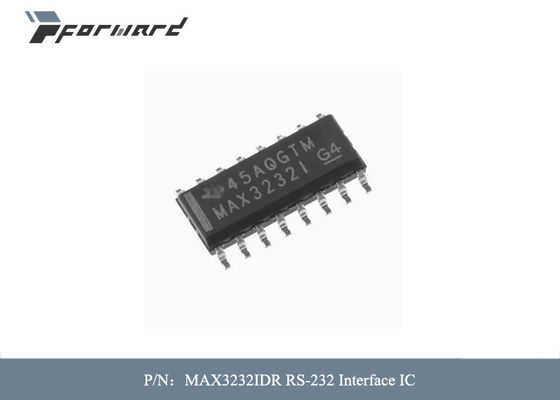

MAX3232IDR-RS 232-Schnittstelle IC-Versorgungs-Spannung - maximale 5,5 V

RS 232-Schnittstelle IC-Versorgungs-Spannung der Luftfahrt-Teil-MAX3232IDR - maximale 5,5 V

Beschreibungen von Luftfahrt-Teilen:

Das Gerät MAX3232 besteht zwei Leitungstreibern, aus zwei Linie Empfänger und ein Doppelgebührpumpenstromkreis mit ±15-kV ESD Schutzanschluß zum Anschluss (Serien-hafenverbindungsanschlüsse, einschließlich Boden). Das Gerät erfüllt die Bedingungen von TIA/EIA-232- F und liefert die elektrische Schnittstelle zwischen einer asynchronen Datenübertragungssteuerung und dem Serien-hafenverbindungsstück. Die Ladepumpe und vier kleine externe Kondensatoren erlauben Operation von einem einzelnen 3-V zur Versorgung 5.5-V. Die Geräte lassen mit Übertragungsgeschwindigkeiten bis 250 kbit/s und ein Maximum der Ertrag-Anstiegsgeschwindigkeit des Fahrers 30-V/μs laufen.

Eigenschaften von Luftfahrt-Teilen:

• • Bus-Anschluss RS-232 esd-Schutz übersteigt
• ±15 KV unter Verwendung des Menschlichkörpermodells (HBM)
• • Erfüllt oder übersteigt die Bedingungen von TIA/
• EIA-232-F und IFU V.28 Standards
• • Funktioniert mit 3-V zu 5.5-V VCC Versorgung
• • Lässt bis 250 kbit/s laufen
• • Zwei Fahrer und zwei Empfänger
• • Niedriger Versorgungsstrom: μA 300 typisch
• • Externe Kondensatoren: 4 × 0,1 μF
• • Nimmt Input der Logiks 5-V mit Versorgung 3.3-V an
• • Alternativer Hochgeschwindigkeitsanschluß-compatibledevices (1 Mbit/s)
• – SN65C3232 (– 40°C bis 85°C)
• – SN75C3232 (0°C bis 70°C)
